产品型号：7000TD 0-350mm

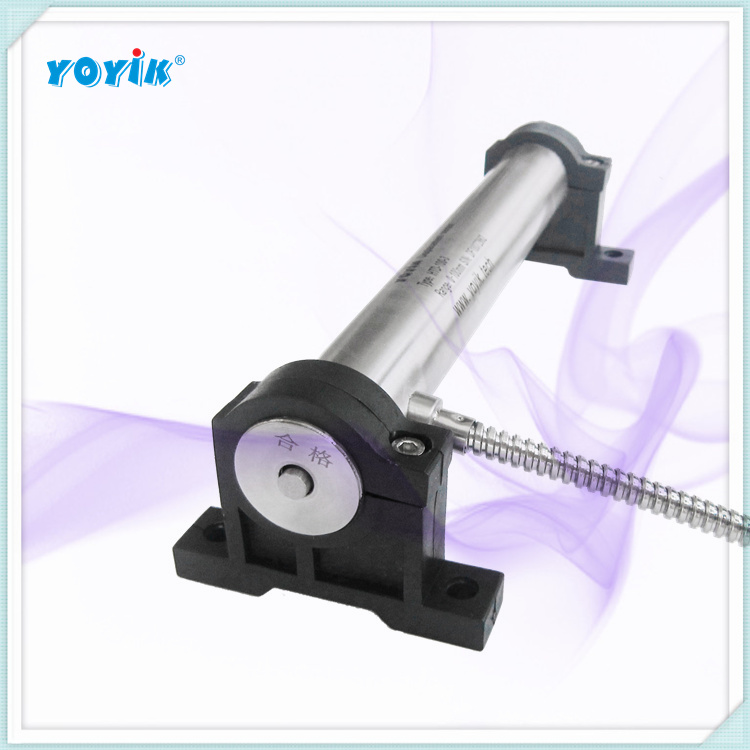

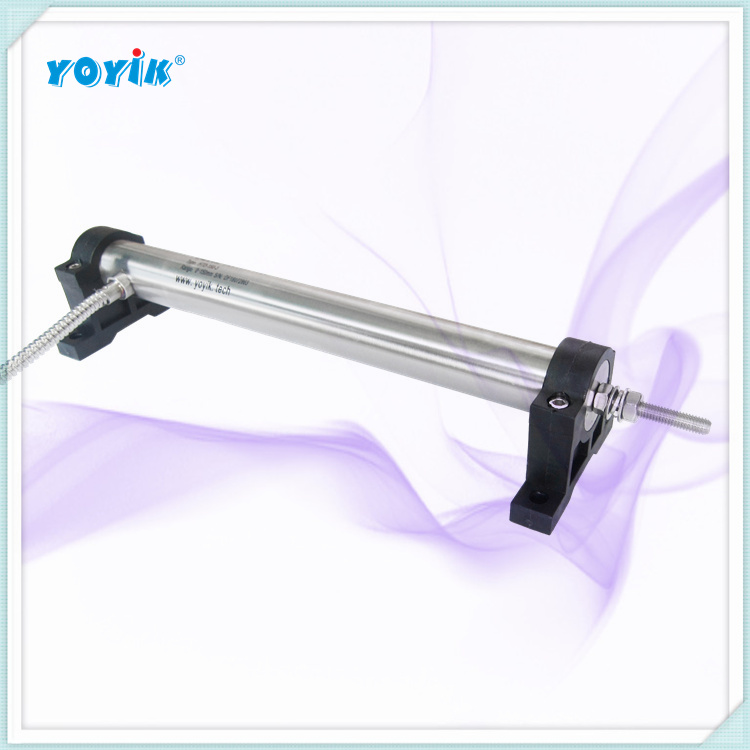

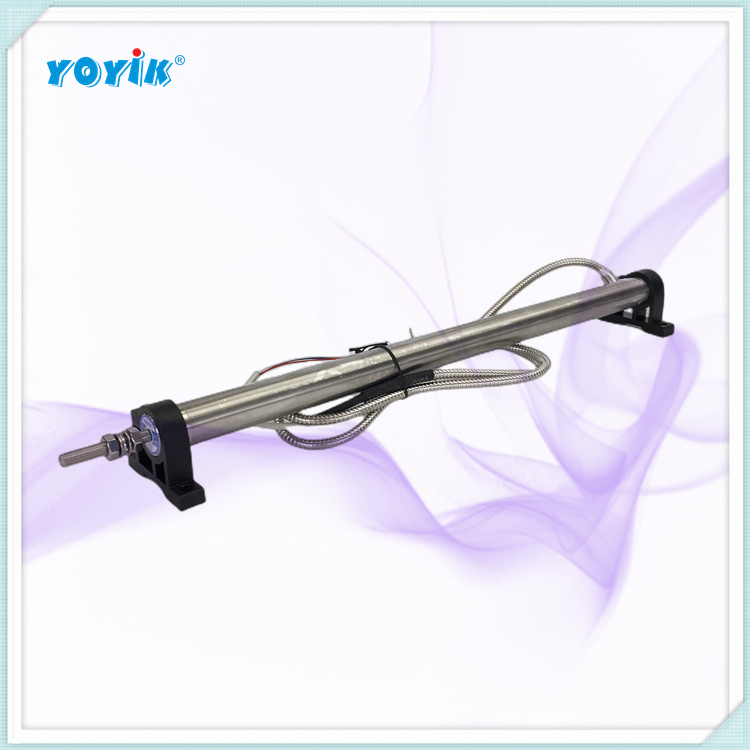

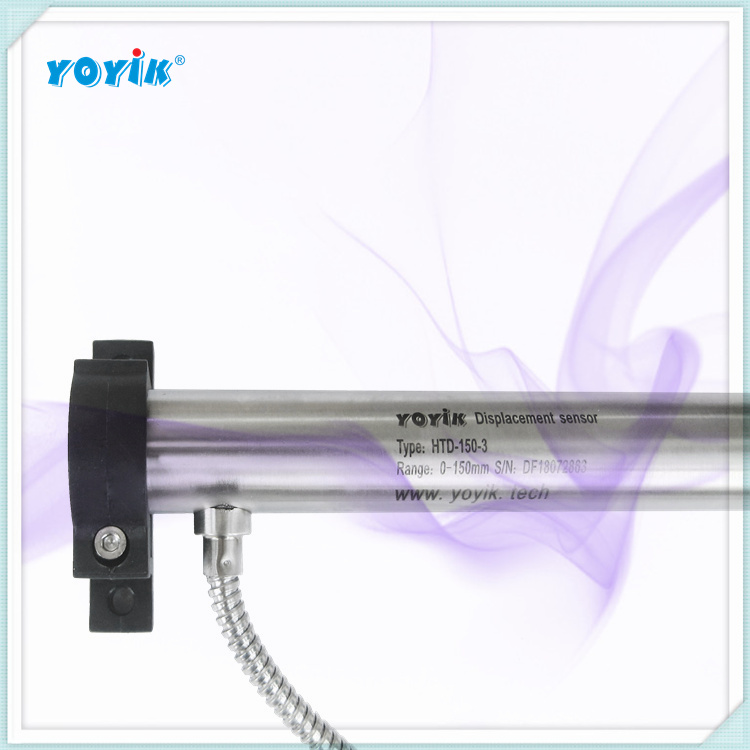

产品名称：LVDT油动机行程传感器

适用机组：F级的燃气-蒸汽联合循环机组、高温高压凝汽式机组

产品简介：

7000TD位移传感器在线更换步骤:

1、机组退出协调运行方式。手动改变某个高压调门的开度，使系统误认为调门动作，让其他调门也一起动作。

2、DEH在投入功率回路时，手动打开调门泄荷阀，调门油动机失去油压会自动关闭，调门不会随着伺服阀指令的变化而动作。

3、将新传感器7000TD 连接到VCC卡的端子板上。接线时3-2-1的顺序连接，拆线1-2-3的顺序拆卸。如果不退出协调模式，会对调节系统造成很大的干扰。

4、手动移动传感器7000TD 的铁芯，模拟调门全行程开关，参照伺服系统调试图，将VCC卡零位和满度调整到0~4V。

5、调整完毕后，在调门上安装传感器7000TD ，人工向调门发送关闭指令0，然后手动关闭调门的泄荷阀，确保调门不会突开；发出手动调门开启指令，每次增加3，逐渐开启，当指令增加到50时，调整VCC卡的偏置，使A至P之差满足要求。
