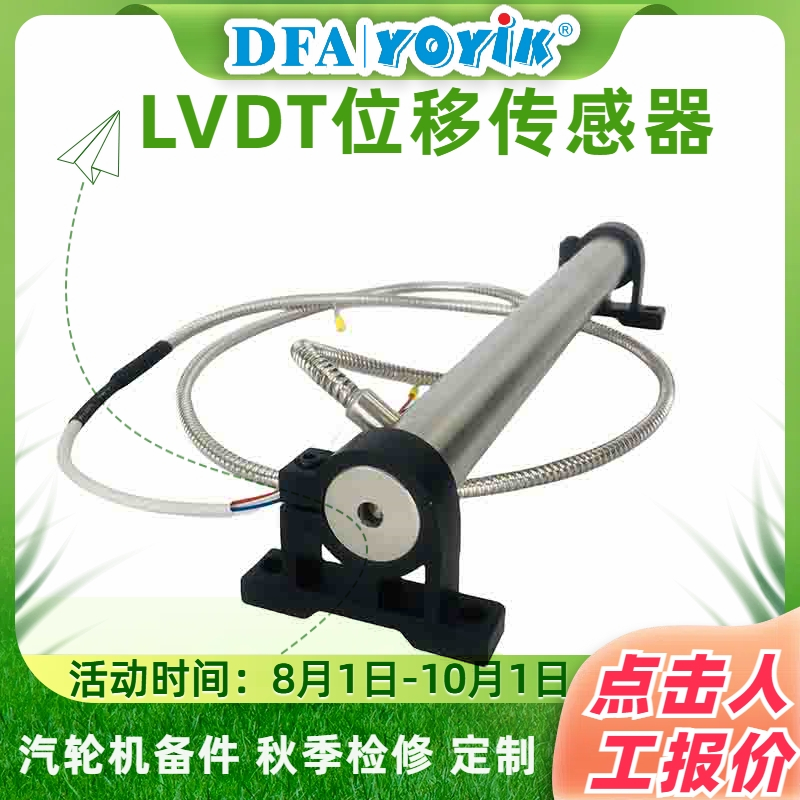

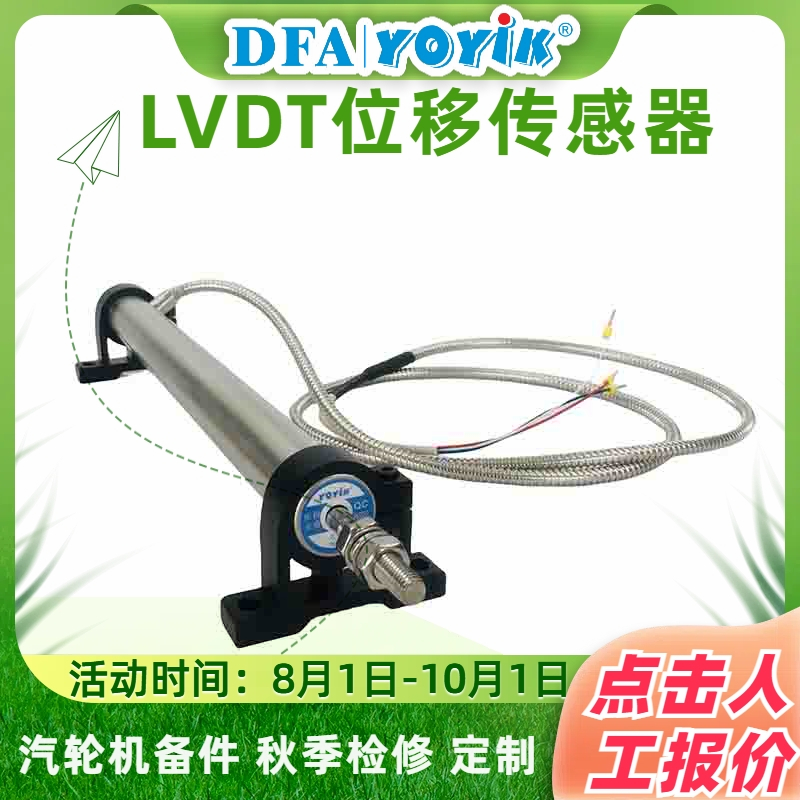

4000TDK-15-01 位移传感器应用点位及使用须知

位移传感器4000TDK-15-01适用安装位置

1. 高压主汽门 MSV：阀杆行程、开度实时反馈
2. 中压主汽门 RSV：阀杆位移精准监测
3. 高压调门 GV：油动机行程检测，配套 DEH 闭环调控
4. 中压调门 IV：油动机行程采集，服务机组负荷调节
5. 再热汽门：阀位数据反馈，联锁保护信号输出

---

位移传感器4000TDK-15-01常见问题解答

Q1：位移传感器4000TDK-15-01现场安装作业有哪些核心注意事项？

1. 保证传感器推杆与阀杆运动轴线同轴，杜绝侧向受力，防止测量偏移、杆件卡滞
2. 依据阀门最大启闭行程匹配量程，预留充足伸缩空间，避免行程超限损毁配件
3. 紧固螺栓均匀受力，抵御机组运行振动，防止设备松动移位
4. 安装位置避开高温管壁与热源，减少温度变化对检测精度的影响

Q2：位移传感器4000TDK-15-01接线布线环节需要遵守哪些规范？

1. 严格依照原厂接线图纸施工，端子连接紧实，做好绝缘防护，隔绝油污水汽侵蚀
2. 信号线缆与动力线缆分开铺设，削减电磁干扰，保证传输信号平稳无跳变
3. 屏蔽线缆采用单点接地方式，规避杂波干扰，保障 DEH 系统数据读取准确

Q3：位移传感器4000TDK-15-01机组正常运行时，日常巡检重点查什么？

1. 外观巡检：查看壳体有无破损渗油，推杆伸缩顺畅无卡顿异响
2. 数据核对：对比就地实际阀位与控制室显示数值，偏差异常及时校准
3. 状态监测：振动负荷波动工况下，留意信号稳定性，出现异常立即停机排查

Q4：位移传感器4000TDK-15-01严苛工况下使用有哪些把控要点？

1. 保持推杆活动间隙洁净，防止杂物嵌入影响动作行程
2. 阀门频繁启闭场景，定期校验测量线性度，确保调节、保护动作可靠
3. 机组启停、负荷大幅度调整阶段，重点监测传感器响应速率与运行稳定性

Q5：位移传感器4000TDK-15-01设备拆装更换需遵循什么操作要求？

1. 作业前切断控制电源，落实安全闭锁措施，规避带电操作风险
2. 拆卸时标记安装点位与接线次序，新装设备对齐基准原位装配
3. 更换完毕后开展空载调试，校验阀位反馈精度，检测合格方可投入系统运行
