在火力发电厂汽轮机大修、中修及日常检修作业中，高压缸、中压缸、主汽阀、法兰连接大螺栓必须采用电加热热紧工艺。区别于传统敲击、火焰加热方式，螺栓电加热器升温均匀、伸长量可控、不伤螺栓材质，是目前电厂标准化检修必备工具。其中DJ20、DJ22为电站使用频率最高、通用性最强的两款螺栓电加热器，适配绝大多数国产汽轮机组高压螺栓，广泛用于300MW、600MW及自备热电机组。
一、螺栓电加热器DJ22 型号释义
1、DJ20 螺栓电加热器
-
DJ：螺栓专用电加热器系列
-
20：适配螺栓中心孔径 φ20mm（标准孔径20.2mm）
2、DJ22 螺栓电加热器
-
DJ：电加热棒通用代号
-
22：适配螺栓中心孔径 φ22mm（标准孔径22.6mm）
-
2：加长优化款，发热段更长、适配大规格高压螺栓
二、螺栓电加热器DJ22 和DJ20 两款加热器基础参数对照表
|
参数项目
|
DJ20
|
DJ22
|
|---|---|---|
|
适配螺栓孔径
|
φ20.2mm
|
φ22.6mm
|
|
适配螺栓规格
|
M48、M52、M56
|
M64、M68、M72
|
|
额定功率
|
550W
|
700W
|
|
发热段长度
|
110mm
|
126mm
|
|
适用位置
|
中压缸、管道法兰、常规螺栓
|
高压缸、主汽门、高温高压厚法兰
|
|
升温时长
|
4-6分钟
|
5-8分钟
|
三、螺栓电加热器DJ22 工作原理
DJ20、DJ22螺栓电加热器均采用内置高电阻合金发热丝，高纯氧化镁绝缘填充，不锈钢耐高温保护套管。使用时将加热棒插入汽轮机大螺栓中心工艺孔，通电后热量由内部均匀传导至螺栓本体，使螺栓轴向平稳伸长；达到规定伸长量后锁紧螺母，断电自然冷却收缩，形成均匀、稳定、标准的预紧力。全程无机械冲击、无明火、不伤螺纹金相组织，完全符合电力行业检修规范。
四、螺栓电加热器DJ22 在电厂汽轮机系统中的作用
1、保证缸体法兰密封，杜绝蒸汽泄漏
汽轮机高、中压缸法兰螺栓预紧力直接决定机组气密性。DJ20、DJ22分区适配不同规格螺栓，加热均匀、伸长一致，法兰面受压平衡，避免机组运行出现漏汽、漏气、热损耗增大、振动超标等问题。
2、无损拆装，保护昂贵合金钢螺栓
汽机大螺栓材质多为25Cr2MoVA、35CrMoA高强度耐热合金钢，脆性高、严禁敲击。两款加热器采用内部均匀加热方式，无外力冲击，避免螺纹拉伤、牙型变形、螺栓裂纹，大幅延长螺栓使用寿命，降低备品采购成本。
3、分区适配，满足机组不同螺栓工况
DJ20多用于中压缸、辅助法兰、管道连接螺栓，螺栓直径偏小、承压温度适中，升温快速、便于频繁拆装检修；DJ22为高压缸专用款，发热段加长、功率更大，针对高压、高温、厚重法兰大螺栓，伸长量充足，预紧力更高，密封性更强。
4、绝缘安全可靠，适配厂房恶劣环境
两款加热棒全部采用冷端绝缘防烫设计，填充高纯氧化镁，绝缘电阻≥5MΩ，防潮、防油、耐高温；端部密封固化处理，可在厂房潮湿、油污、粉尘环境稳定工作，搭配专用加热控制柜，电压可调、操作安全。
5、缩短检修工期，提升作业效率
对比传统明火烘烤、机械扳紧方式，电加热升温稳定、操作简单，单人即可完成作业；DJ20、DJ22为电厂通用标准型号，互换性强、备品易储备，大幅缩短大修拆装螺栓工期。

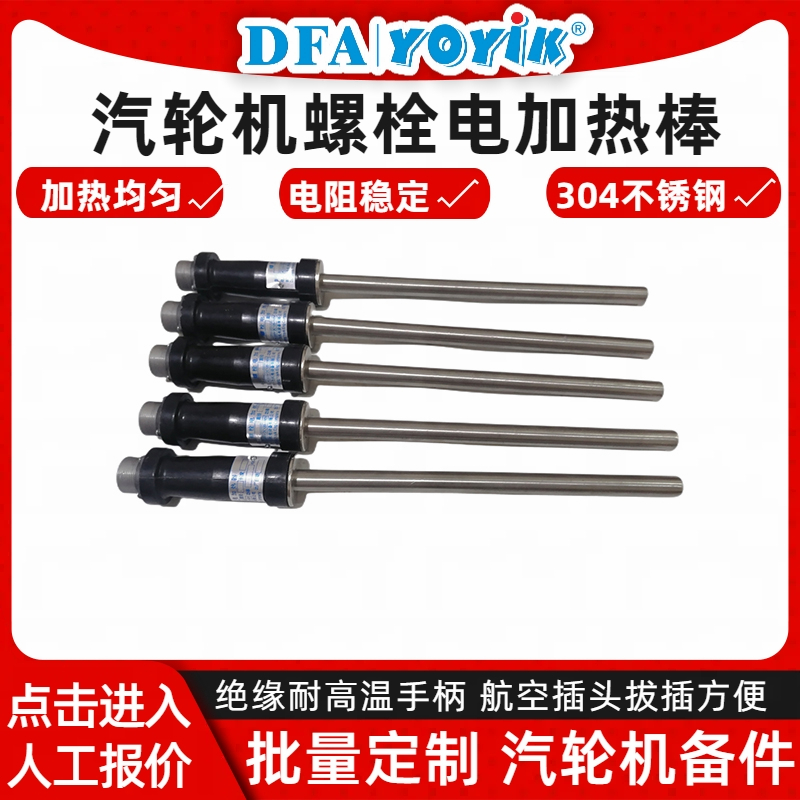

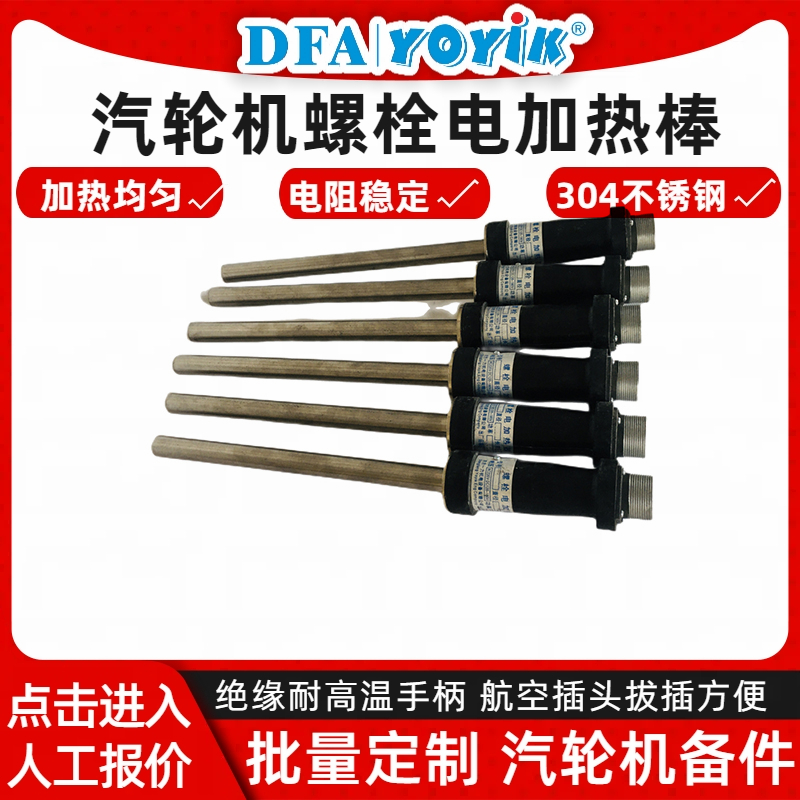

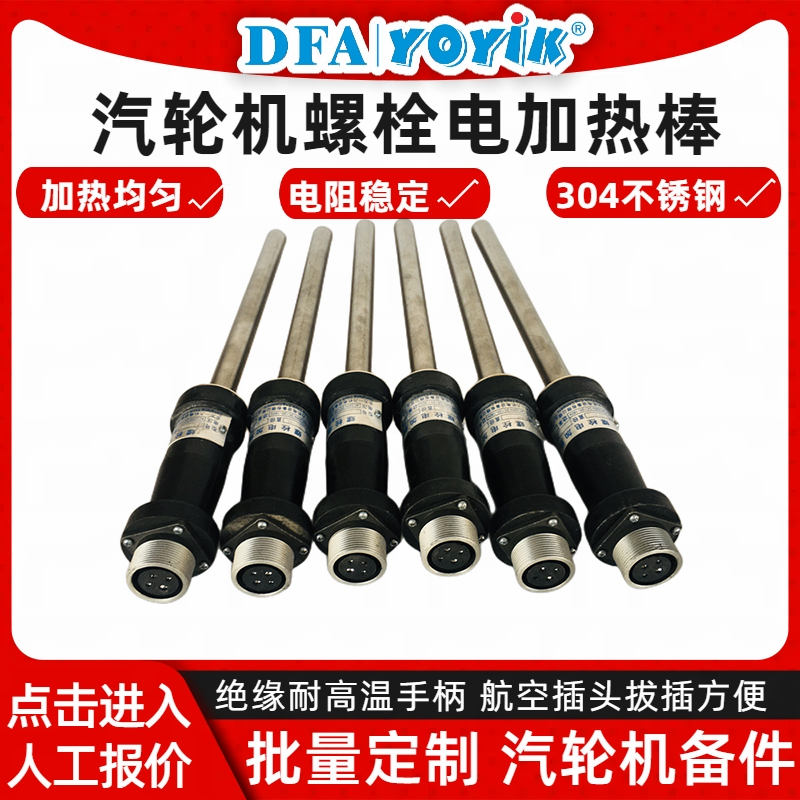

五、螺栓电加热器DJ22 产品共有结构优势
-
耐高温套管：不锈钢无缝管，耐温600℃以上，抗氧化不易变形；
-
优质发热丝：0Cr27Al7Mo2耐高温合金丝，发热均匀、寿命长；
-
分层结构：发热区+冷端绝缘区，严格保护接线端不高温老化；
-
通用插头：适配电厂通用直流加热控制柜，即插即用。
六、螺栓电加热器DJ22 选型区分与总结
DJ20属于中小型螺栓加热器，适配M48-M56常规螺栓，多用于中压缸、辅助管路法兰，升温快、轻便灵活；DJ22为高压重型专用款，适配M64-M72大直径螺栓，主打高压缸、主汽门等严苛工况，预紧力更大、稳定性更强。
两款螺栓电加热器搭配使用，可覆盖火电机组95%以上汽机大螺栓拆装作业，是电厂检修不可或缺的标准化工具。产品结构成熟、安全耐用、互换性高，适合长期储备为电厂专用检修备品。
