在火力发电厂发电机定冷水系统、润滑油系统、密封油系统、氢油水辅助管路中，介质倒流、水锤冲击、泵体倒转是影响辅机设备稳定运行的常见隐患。216系列止回阀是专为电站精密流体管路研发的对夹式升降单向止回阀，全系采用不锈钢材质、弹簧助力快速闭合结构，区别于传统普通止回阀，具备密封性强、流阻小、抗水锤、耐腐蚀、安装紧凑等优势。该系列标准化程度高、型号覆盖面广，是火电厂、热电厂、自备电厂流体防倒流保护的通用常备阀类。
一、止回阀216C系列型号编码释义
216系列为电站专用止回阀通用编制系列，编码规则简洁统一，适配电厂选型、替换、台账管理：
-
216：电站专用升降式止回阀系列代号，对夹式安装结构；
-
C：弹簧助力闭合、精密软密封结构；
-
数字：公称通径（如65代表DN65、50代表DN50）；
-
材质配置：全系阀体采用06Cr19Ni10不锈钢铸造，耐氢脆、耐纯水腐蚀。
二、止回阀216C主流细分型号规格（电站专用）
216系列覆盖电厂常规管路通径，通用性极强，现场互换便捷，主流常用型号如下：
|
产品型号
|
公称通径
|
公称压力
|
适配系统
|
连接方式
|
|
216C15
|
DN15
|
1.6MPa
|
取样管路、仪表细小管路
|
对夹式
|
|
216C20
|
DN20
|
1.6MPa
|
辅助补水、细小油路回路
|
对夹式
|
|
216C25
|
DN25
|
1.6MPa
|
加药管路、小型过滤回路
|
对夹式
|
|
216C32
|
DN32
|
1.6MPa
|
精密补水管路、油泵旁路
|
对夹式
|
|
216C40
|
DN40
|
1.6MPa
|
冷却支路、小型供油管路
|
对夹式
|
|
216C50
|
DN50
|
1.6MPa
|
定冷水泵出口、小型辅助油路
|
对夹式
|
|
216C65
|
DN65
|
1.6MPa
|
主定冷水管路、密封油回路
|
对夹式
|
|
216C80
|
DN80
|
1.6MPa
|
润滑油母管、循环供水管路
|
对夹式
|
|
216C100
|
DN100
|
1.6MPa
|
大流量循环管路、辅机进水总管
|
|
|
216C125
|
DN125
|
1.6MPa
|
循环水输送主干管路
|
对夹式
|
|
216C150
|
DN150
|
1.6MPa
|
大流量水泵出口、工业供水总管
|
对夹式
|
三、止回阀216C系列产品结构与工作原理
1、结构组成

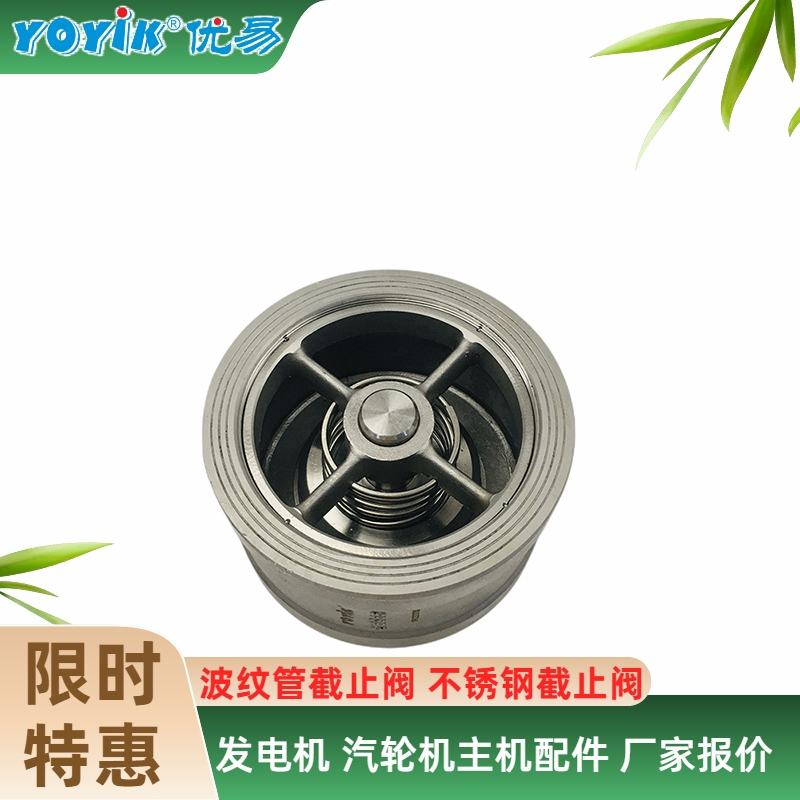

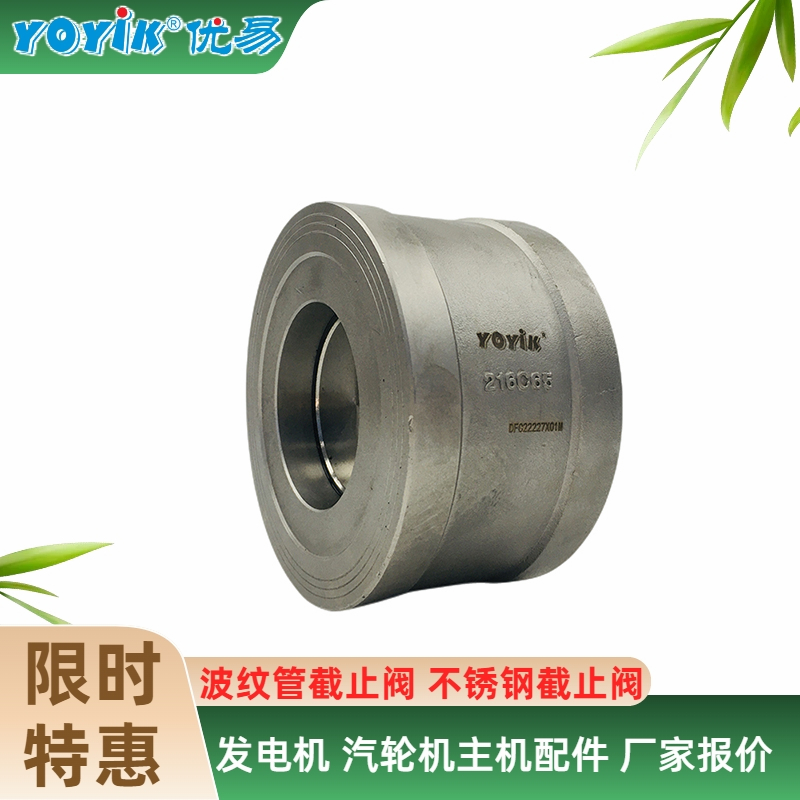

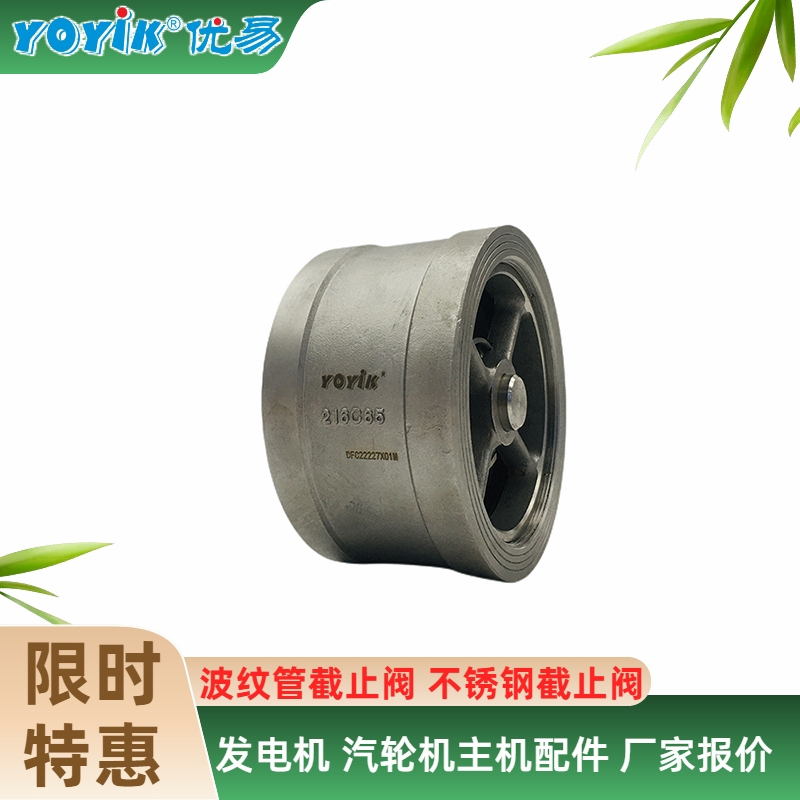

216系列止回阀采用一体化紧凑型结构，主要由不锈钢阀体、导向套筒、弹簧元件、阀瓣、复合密封件组成；内部无繁杂转动构件，阀瓣沿阀体中心线垂直升降运动，结构牢固不易卡涩。阀体采用不锈钢精密铸造，内壁光滑无毛刺，流通介质无杂质滞留。
2、工作原理
介质正向流动时，依靠流体压差推动阀瓣压缩弹簧向上开启，流阻小、通行顺畅；当泵体停运、流速衰减、管路出现反向压差时，弹簧弹力+介质背压双重作用，驱动阀瓣快速回落闭合，严密阻断介质倒流。有效防止水泵倒转、管路水锤冲击，保护后端精密设备与管路密封。
四、216C系列止回阀通用核心优势
1、不锈钢全系材质，适配电厂特殊介质
阀体、阀瓣全部采用06Cr19Ni10不锈钢材质，抗氢脆、抗氧化、耐纯水腐蚀，适配高纯除盐水、汽轮机油、氢气混合介质；杜绝铸铁、铸钢阀门易生锈、析出杂质污染管路介质的问题，保障定冷水低电导率、油系统清洁度。
2、弹簧助力闭合，防倒流响应速度快
区别于普通旋启式止回阀依靠重力闭合，216系列内置高精度抗压弹簧，断流瞬间快速回位密封，闭合时间短，可大幅削弱水锤压力，避免泵体叶轮反向冲击损坏，适配水泵频繁启停工况。
3、精密密封设计，低压零泄漏
采用金属+复合密封组合结构，阀座密封面精度研磨，低压工况下密封性优异，无滴漏、无渗流；区别于普通止回阀金属硬密封易内漏、密封不严的通病，满足电厂精密管路零泄漏管控要求。
4、对夹式紧凑结构，安装维护便捷
全系对夹式超薄结构，夹装于两片法兰之间，无需改动管路，占用空间极小；拆装无需拆解管道，检修更换简单，适配机房狭小密集布置环境，降低运维人工成本。
5、抗污抗卡涩，工况适配性强
内部直通式流道、导向限位结构，阀瓣运行轨迹稳定，不易偏移卡顿；可抵御介质细微杂质、油污污垢干扰，长期运行动作灵敏，故障率低，适合电厂连续不间断运行工况。
五、止回阀216C电厂主要应用场景
-
发电机定冷水系统：定冷水泵出口防倒流，防止水泵停运后水体回流倒转，保障定子冷却水循环稳定；
-
密封油、润滑油系统：阻隔油路反向回流，维持管路油压稳定，保护轴瓦、密封瓦精密构件；
-
氢油水辅助系统：适配含氢介质管路，抗氢脆、密封性强，杜绝介质互串；
-
工业循环水、辅机供水系统：大口径型号用于总管防倒流，减弱水锤冲击，延长管路及辅机使用寿命。
六、216系列止回阀与普通止回阀区别
|
对比项目
|
216系列电站止回阀
|
普通工业止回阀
|
|---|---|---|
|
阀体材质
|
304不锈钢、耐腐抗氢脆
|
铸铁/普通铸钢、易锈蚀
|
|
闭合方式
|
弹簧助力、快速闭合
|
重力旋启、闭合滞后
|
|
密封性能
|
复合密封、低压零内漏
|
金属硬密封、长期易内漏
|
|
结构形式
|
对夹式、体积小巧
|
法兰式、体积笨重
|
|
适用介质
|
除盐水、油品、氢气精密介质
|
普通水、无腐蚀粗放介质
|
七、产品总结
216系列止回阀作为电站定制化升降式止回阀，凭借不锈钢耐腐蚀材质、弹簧快速闭合、对夹紧凑结构、零泄漏密封四大核心优势，针对性解决电厂精密管路介质倒流、水锤冲击、阀体锈蚀、密封内漏等行业痛点。全系型号规格齐全、互换性强、运维简便，适配定冷水、润滑油、密封油等关键系统，是火电、热电、自备电厂管路防倒流保护的优选通用备品，为机组长期稳定运行提供可靠流体安全保障。
DFYL-26W0515A
