一、产品与工况

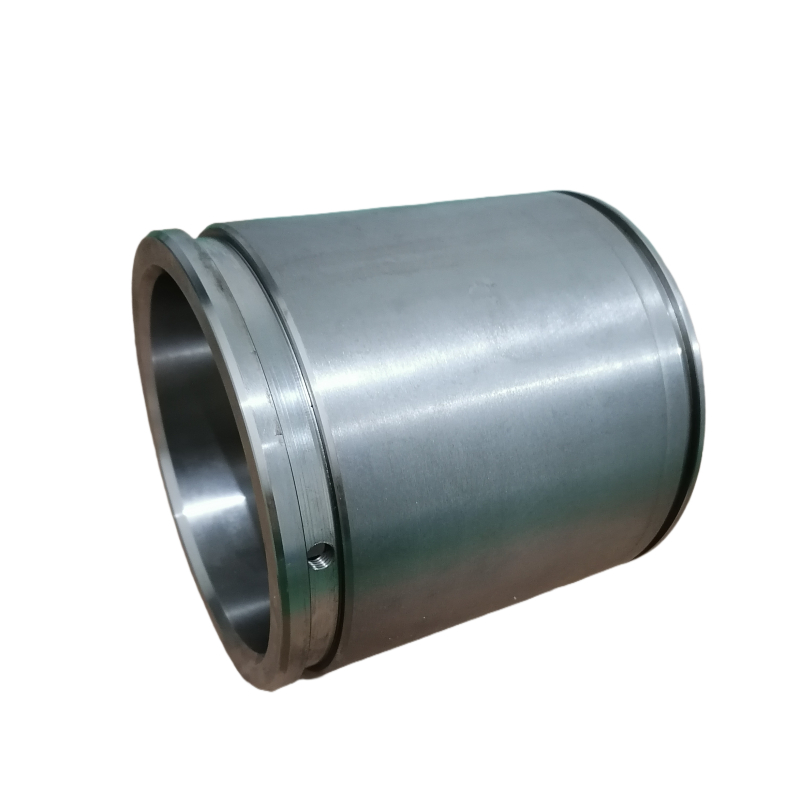

衬套 3-1506-4502-00 是工业大型旋转设备配套的独立精密耐磨支撑衬套，作为设备转轴部位核心滑动支承元件，承担转轴径向定位、减振减磨、隔离保护主轴的关键作用。在电站各类主机、辅机设备长期连续运行过程中，转轴持续回转，衬套在轴与壳体之间形成一层保护界面，避免金属部件直接干摩擦接触。
当衬套磨损量超出设计允许范围，将直接引发转子偏心、设备振动升高、运行噪音增大、间隙超标等一系列问题，严重情况下会造成主轴拉伤、设备非计划停运，影响整套机组稳定运行。本款衬套严格按照图纸精密加工，材质致密耐磨，形位公差控制严苛，多用于机组大修、预防性检修、故障消缺备件更换，属于电站辅机检修常备易损备件，广泛应用于火电行业各类旋转机械设备维保项目。
二、核心技术性能四大维度
2.1 高耐磨基材，抗咬合性能优异
选用专用耐磨基材一体加工成型，材料内部组织均匀致密，具备优良的减摩、耐磨、抗咬合特性。在润滑油持续润滑工况下，长期回转磨损速率低，不易出现内表面拉伤、剥落、抱轴等故障。即使在油质短期劣化、介质内含有微量固体杂质的复杂工况，依旧可以维持稳定支撑效果，保护设备主轴不受损伤。
2.2 高精度机加工，形位公差管控严格
衬套内孔、外圆、端面采用数控精加工工艺，圆度、同轴度、尺寸公差严格执行设计标准。装配完成后可精准控制转子径向间隙，有效限制转轴摆动幅度，降低设备运行振动与噪声。产品同批次尺寸一致性强，现场可直接压装替换，无需现场额外刮研、配磨，缩短停机检修工期，满足抢修、计划大修快速换件需求。
2.3 耐油抗老化，适应交变温度与载荷
基材具备良好耐油、耐介质侵蚀性能，在设备润滑油、油雾、水汽共存的工况环境中，不会出现溶胀、软化、变形失效。可承受设备启停过程产生的交变冲击载荷，适应厂区昼夜温差波动，能够满足工业设备 24 小时不间断连续运行的值守工况，长期保持尺寸稳定，延长设备运行周期。
2.4 储油结构设计，保障启停润滑
衬套本体预留储油结构，便于润滑油膜持续附着留存。在设备启动、停机瞬间，能够有效维持润滑状态，规避启停阶段干摩擦风险，降低启停冲击对衬套和转轴的损伤。圆筒式简洁结构，拆装便捷，检修时可单独拆换衬套，无需大范围拆解设备壳体，减少检修工作量。
三、典型适用场景与选型核查清单
3.1 核心应用场景
电站大型旋转辅机转轴支撑；设备大修衬套成套更换；振动超标、间隙超差故障备件替换；机组隐患治理改造；电厂备品库易损件储备。
四、运维常识与故障预判指南
4.1 正常运行特征
衬套装配投用后，设备运转平稳，振动数值维持在额定区间；运行无异响、无周期性撞击噪音；油液取样无大量金属磨粒，润滑油不会快速发黑劣化。
4.2 常见异常溯源
- 设备振动增大、噪音异常：衬套磨损，内孔尺寸扩大，转子径向间隙超标，转轴发生偏心；
- 油样金属颗粒含量升高：衬套内表面拉伤、材料剥落，需尽快停机拆检更换；
- 设备出力下降：衬套磨损造成转子偏心，叶轮 / 转子间隙改变，设备做功效率降低；
- 转轴卡涩抱轴：润滑缺失、油质严重劣化，衬套与转轴咬合，必须立即停机处置。
五、供货与配套保障
现货供应全新衬套 3-1506-4502-00，出厂完成尺寸检测、外观探伤、材质核验，无砂眼、裂纹、变形缺陷，各项指标满足电厂物资入库验收标准。支持单件应急替换、机组大修批量采购、长期定点备品供货。可提供装配技术指导，品质稳定，缩短电厂备件采购周期，保障电站辅机设备安全稳定投运。
