TD-1-200S 为 0～200mm 量程 LVDT 差动变压器式行程位移传感器，非接触式测量、耐高温抗振动，核心适配火电汽轮机组 DEH 调节系统，同时覆盖水电、冶金、自动化设备精密行程监测场景。

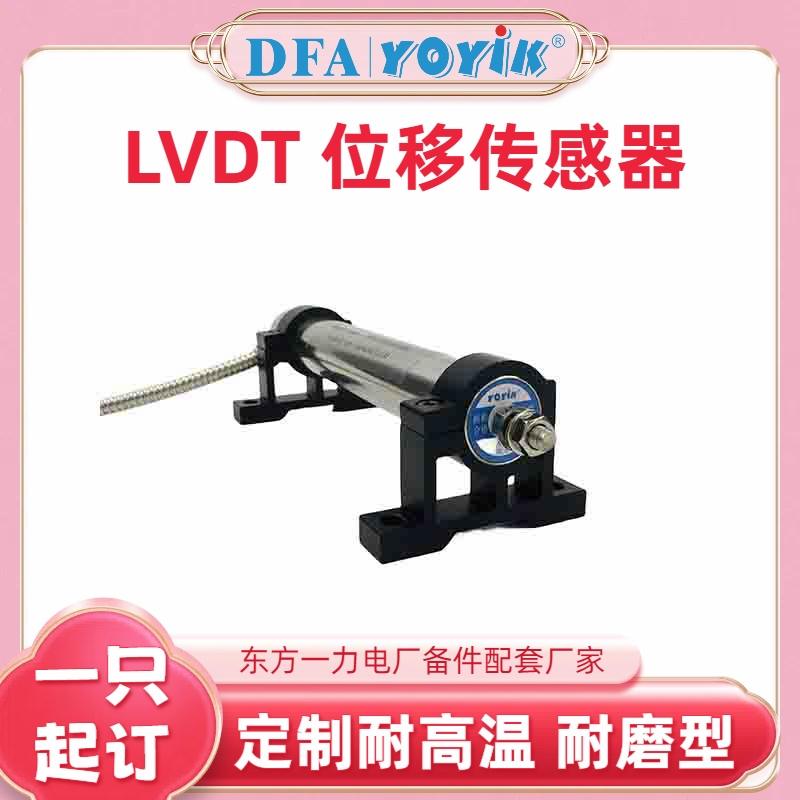

位移传感器TD-1-200S实物
TD系列传感器安装图
一、位移传感器TD-1-200S火电发电厂核心适配场景
1. 汽轮机调门油动机行程 / 阀位反馈（最常用）
适配 300/600/1000MW 机组高压主汽门、高压调门、中压调门、再热调门配套油动机，实时采集 0～200mm 全行程开度信号，上传 DEH 控制系统形成闭环调节：
- 实时反馈阀门实际开度，与主控设定值比对，伺服阀动态修正，稳定机组负荷、转速；
- 超限报警：阀门全开 / 全关、行程漂移超差触发 DCS 声光报警，防止调门摆动、负荷波动；
- 适配 EH 油站高温、机组强振动、油雾侵蚀现场环境，长期 24h 连续运行无磨损东方一力。
2. 汽轮机汽缸膨胀 / 差胀监测
用于汽缸纵向膨胀量、转子与汽缸相对差胀测量，监测机组启停、变负荷阶段热变形，预判动静部件摩擦风险，保障机组启停安全。
3. 旁路阀门、排汽阀执行机构行程监测
高低压旁路油动机、真空破坏门执行机构行程采集，精准控制旁路开度，调节再热汽温、机组真空。
4. 空预器密封间隙、挡板执行器位移测量
回转式空预器扇形密封板伸缩行程、烟气 / 风道调节挡板执行机构位置反馈，实现漏风率精准管控。
二、位移传感器TD-1-200S水电发电机组适配场景
- 水轮机导叶接力器行程监测：0～200mm 导叶全行程反馈，调速器闭环控制机组出力；
- 进水闸门、尾水闸门液压启闭机位移测量，远程精准控制闸门升降开度；
- 调速器主配压阀阀芯行程采集，保障水轮机转速稳定。
三、位移传感器TD-1-200S冶金 / 化工能源设备场景
- 加热炉热风、煤气调节挡板液压执行器阀位监测；
- 液压推钢机、轧机压紧机构直线行程定位；
- 化工高纯气体、蒸汽管道调节阀执行机构开度反馈，适配高温防爆工况。
四、位移传感器TD-1-200S通用工业自动化配套场景
- 大型液压设备油缸活塞行程、冲压设备动模直线位移定位；
- 大型工程机械液压执行机构行程采集；
- 精密试验机、材料拉伸设备直线位移测量；
- 各类工业电动 / 液压调节阀开度远程反馈，配套 PLC 自控系统。
五、位移传感器TD-1-200S场景适配核心条件（匹配 TD-1-200S 产品特性）
- 测量行程区间：设备直线往复行程≤200mm；
- 环境工况：温度 – 40℃～120℃、高振动、油雾 / 水汽粉尘环境（不锈钢密封外壳适配）；
- 控制需求：需要连续线性模拟量反馈，接入 DCS/DEH/PLC 闭环自控；
- 长期连续运行：要求无机械摩擦、长寿命免维护（LVDT 非接触结构，铁芯无磨损）仪表网。
六、位移传感器TD-1-200S不适用场景
- 单次行程超过 200mm 的设备；
- 强铁磁干扰无屏蔽的狭小空间（易造成信号非线性漂移）；
- 水下、强腐蚀强酸强碱直接浸泡工况；
- 高频冲击、高速往复超 10Hz 的极端动态设备。
DFYL-26W0703
