产品概述

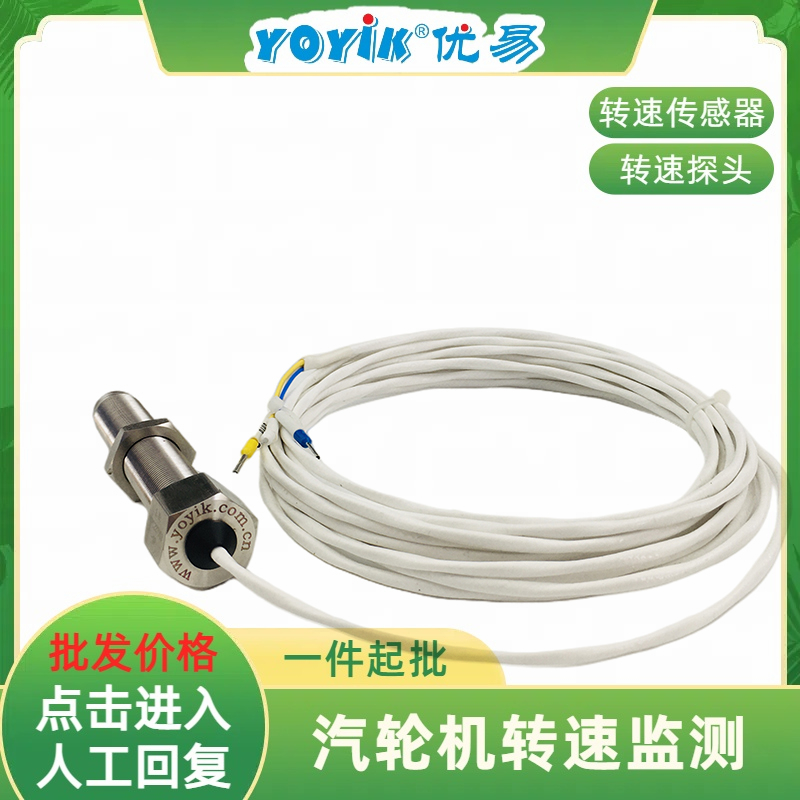

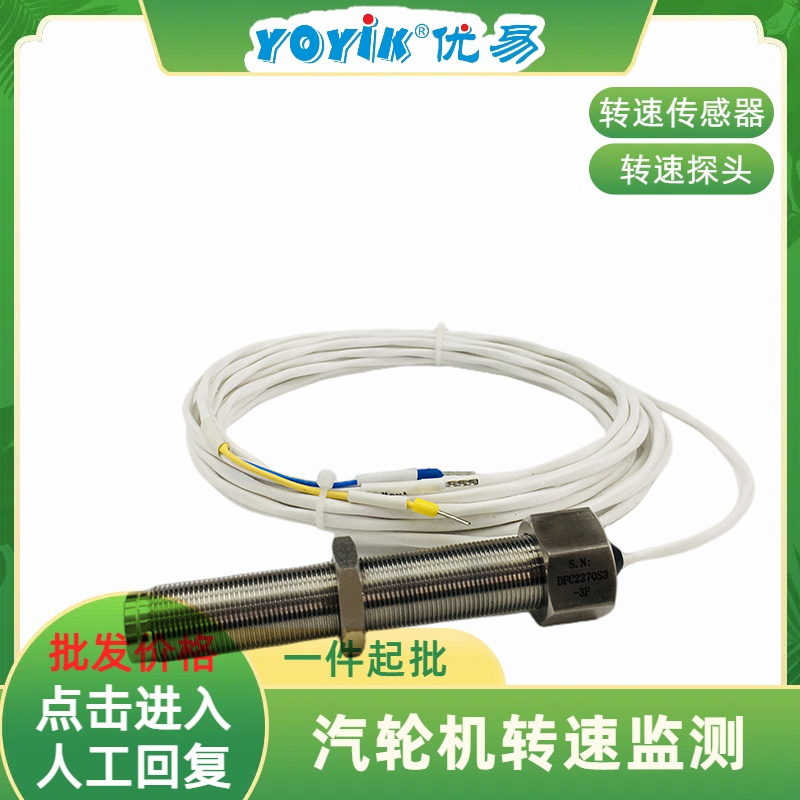

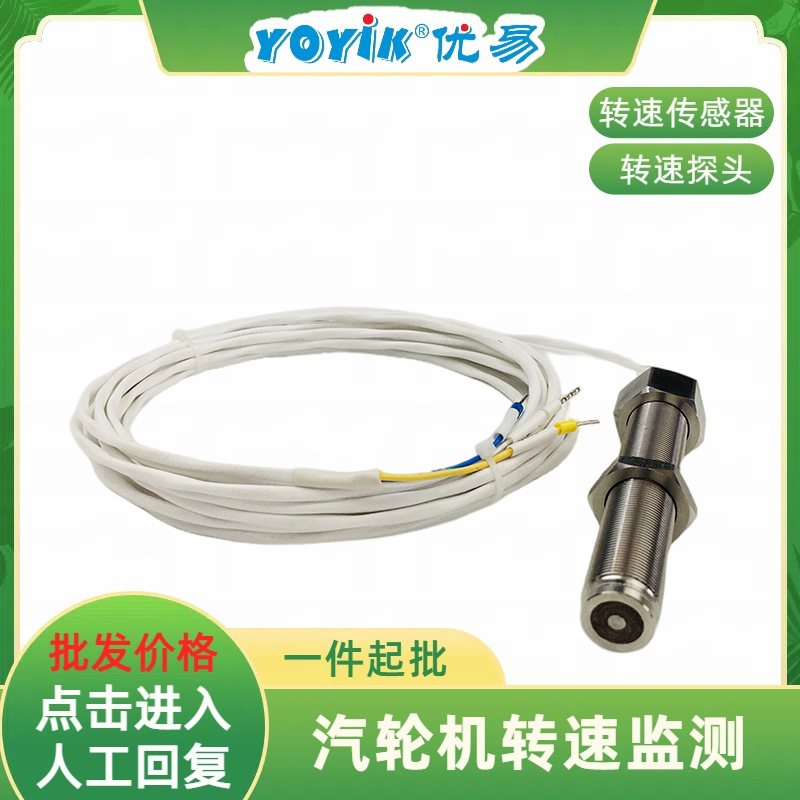

ZS-04-150-8000是一款电厂大型旋转机械专用磁阻式转速传感器，专为汽轮机、给水泵小机、风机、压缩机等高温、遮挡式特殊安装工况量身研发。相较于市面上常规最高耐受120℃的普通转速探头，该型号搭载耐高温结构，核心耐受温度可达250℃，完美适配机房高温辐射、近距离热源安装等严苛场景。产品标配150mm加长探测探头与8米一体式加长屏蔽线缆，可轻松解决轴承箱深孔安装、设备夹层遮挡、远距离布线等现场难题，无需现场接驳线缆、无需改装安装基座，是电站TSI、DEH、ETS系统转速监测与超速保护的核心耐高温传感元件。设备采用无源磁阻感应原理，非接触式测速、无磨损、抗干扰、超高耐温、抗振动，可长期在汽机房高温恶劣工况下连续稳定运行。
一、型号参数释义
该型号编码贴合电站高温传感器定制规则，参数直观、工况适配性极强：
-
ZS-04：电站磁阻式转速传感器系列，可定制耐高温材质结构，突破常规120℃耐温上限，适配高温工况
-
150：探头有效探测长度150mm，加长款设计，适配深孔、护罩遮挡、内嵌式特殊安装位置
-
8000：配套一体式耐油耐高温屏蔽线缆长度8米，满足远距离布线、跨设备走线、高温环境布线需求
二、核心技术参数
-
工作原理：无源磁阻感应式，无需外接供电，依靠齿盘切割磁场产生标准正弦波信号
-
探头规格：加长探头，有效探测长度150mm，高温不变形、性能不衰减
-
线缆配置：8米一体式耐高温耐油屏蔽线缆，防拉扯、防老化、抗信号干扰，适配高温环境长期使用
-
测速范围：10～8000r/min，全覆盖汽轮机、给水泵小机全工况转速监测需求
-
输出信号：标准正弦波，低速信号稳定无丢失，高温环境下信号幅值恒定、无衰减
-
工作温度：-40℃～+250℃，远超常规传感器120℃耐温极限，适配高强度高温辐射工况
-
抗振等级：高强度抗振动设计，适配设备启停、满负荷运行高频振动环境
-
适配齿盘：标准60齿测速齿盘，模数2-4通用，国内外各类机组适配性广
-
防护等级：IP54，防尘、防油污、防潮湿，适配汽机房复杂恶劣环境
-
测量精度：±1r/min，高温工况下测速精准无漂移，完全满足机组保护逻辑严苛要求
三、核心产品亮点
1、250℃超高温耐受，碾压常规普通探头
不作转速传感器耐温上限仅为120℃，在汽轮机近距离热源、高温轴承箱等场景使用时，易出现线圈老化、信号漂移、探头失效、寿命骤减等问题。ZS-04-150-8000采用升级耐高温绝缘材质与特制感应线圈，整体耐温可达250℃，可长期贴近高温设备安装，无惧热辐射与高温烘烤，彻底解决普通探头高温工况频繁损坏、故障率高的行业痛点。
2、150mm加长探头，适配特殊受限安装场景
常规短款探头长度不足，无法适配轴承箱深孔、设备护罩遮挡、夹层内嵌式测速点位。本产品搭载150mm加长一体式探头，可直接深入测速核心位置，无需打磨设备护罩、无需加装转接支架，完美适配新旧机组特殊预留安装位，杜绝安装不到位、探测距离不足、高温信号偏弱等问题。
3、8米一体式耐高温线缆，杜绝现场接线隐患
标配整根8米耐高温屏蔽线缆，一体成型无中间接头，区别于现场人工接驳线缆，有效避免接头氧化、松动、进水、高温老化破损及信号干扰等隐患。超长整线设计可轻松满足远距离走线、跨机柜布线、设备分散布局需求，布线规整标准，适配电厂高温区域标准化施工要求。
4、无源免供电设计，高温运行稳定性拉满
采用纯无源磁阻工作方式，无需外接电源，结构简单故障率极低，规避高温环境下供电模块老化、电压波动导致的测速失效问题。输出波形规整稳定，抗机房强电磁干扰，在高温、振动、油污复合工况下，长期运行无跳变、无断信号。
5、电站级复合耐用工况设计
探头主体采用高强度硬质合金材质，耐磨耐冲刷、高温不变形；线缆采用特制耐高温、耐油、耐腐蚀复合护套，可长期耐受EH油、透平油侵蚀、250℃高温辐射与高频振动，支持机组24小时不间断连续运行，免维护周期大幅延长，有效降低电厂运维更换成本与停机损耗。
四、主要应用位置与功能作用
该高温加长型转速传感器广泛适配各大300MW-1000MW火电机组、自备电厂核心高温旋转设备，针对性解决高温工况测速难题，核心应用场景如下：
-
汽轮机主轴测速：适配汽轮机本体高温区域安装，实时监测机组升降速、额定转速，为DEH调速、一次调频提供精准稳定的转速数据
-
给水泵汽轮机（小机）测速：适配小机密闭高温、深位安装结构，稳定完成转速监测与超速保护功能
-
零转速监测：机组停机阶段精准判断轴体静止状态，联锁盘车投退，全方位保护机组轴系安全
-
ETS超速保护：作为机组核心安全保护测点，高温工况下可精准反馈转速信号，联动紧急停机，杜绝汽轮机飞车风险
五、安装与使用说明
传感器适配标准螺纹安装方式，安装间隙控制在0.5-1.5mm，适配各类标准60齿测速齿盘；8米耐高温长线缆可根据现场工况灵活规整布线，屏蔽层采用单点可靠接地方式，杜绝杂波干扰；加长探头安装时无需过度紧固，避免探头受力变形，保障高温环境下探测精度与长期运行稳定性。产品通用性强，可直接替换国内外同规格普通及高温型加长转速探头，无需修改程序与安装基座，替换便捷、适配零门槛。
六、产品总结
ZS-04-150-8000是一款专为电厂高温工况、特殊受限安装、远距离布线场景定制的高端测速传感器。相较于常规120℃耐温的普通探头，250℃超高耐温性能完美解决机组高温区域测速设备易损、信号不稳的核心难题，搭配150mm加长探头适配特殊点位、8米一体式无接头线缆杜绝运维隐患，依托无源稳定测速原理，兼顾适配性、耐高温性、精准性与耐用性，是大型电站高温工况设备技改替换、新机配套的优选转速传感配件。
