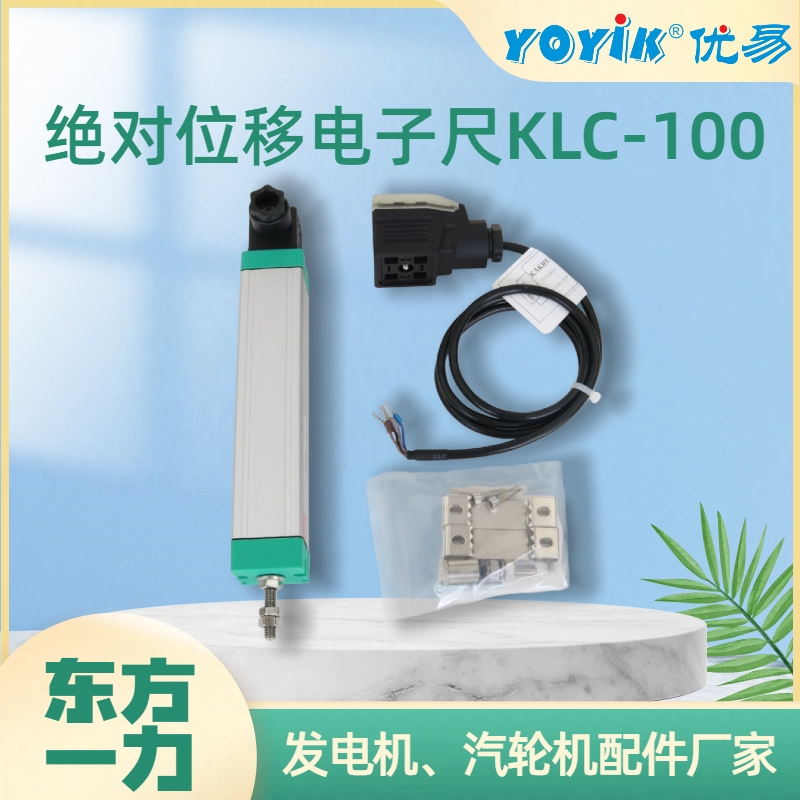

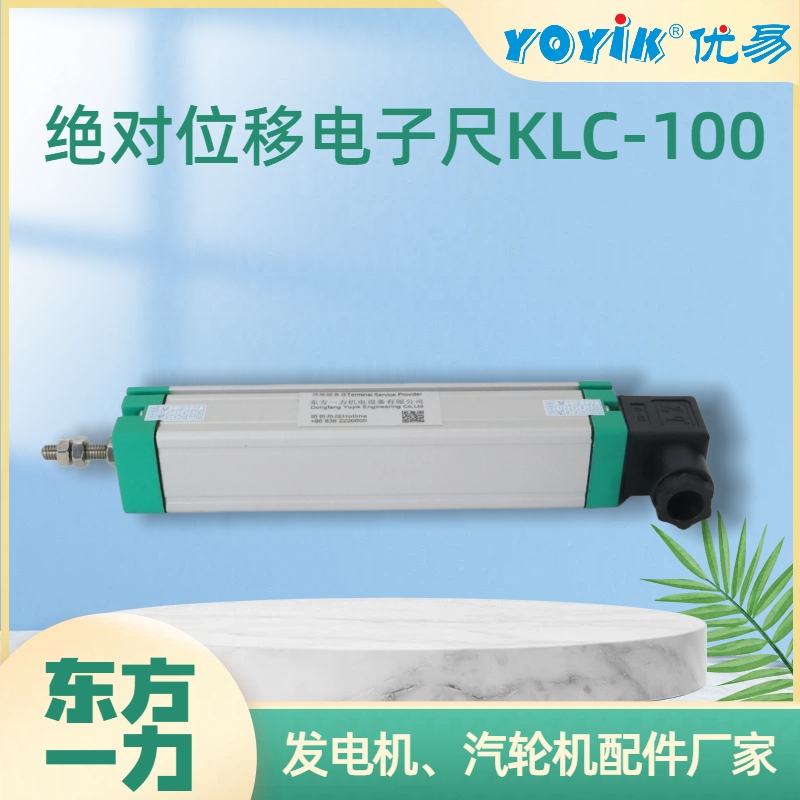

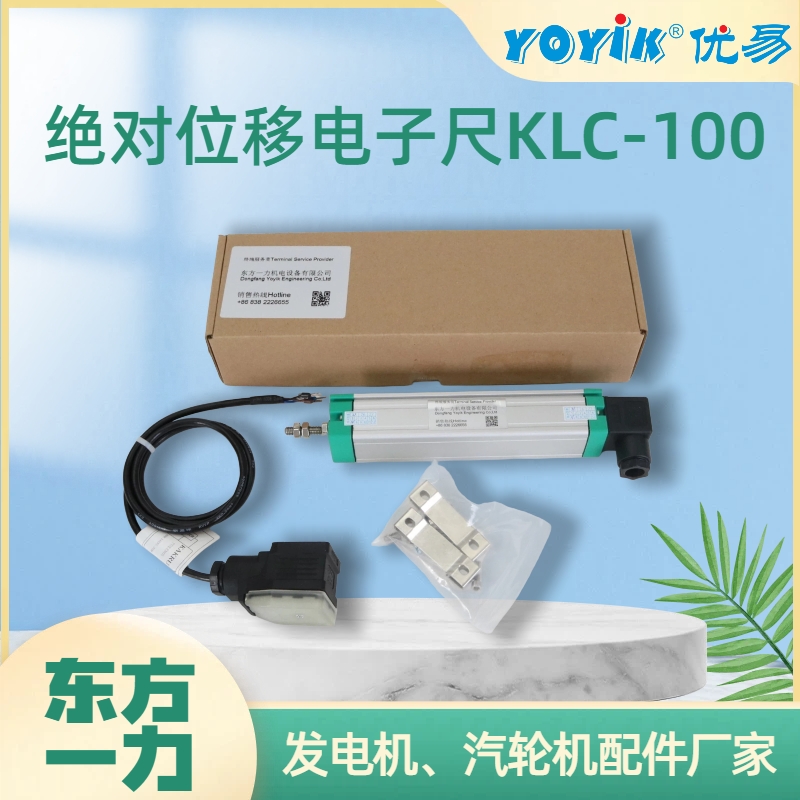

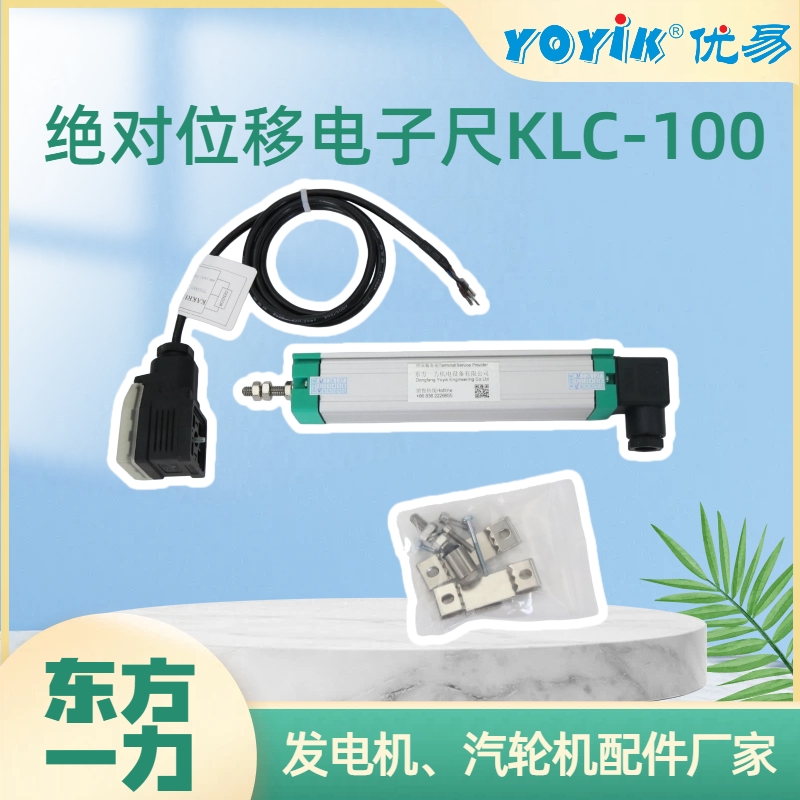

KLC-100+KM420为工业级拉杆式绝对位移电子尺，配套专用信号变送模块。产品具备断电位置记忆、无需重复归零、测量精度高、抗干扰能力强等特点，适用于恶劣工业工况，广泛应用于电力、冶金、化工等行业高精度位移监测场景。
一、绝对位移电子尺KLC-100+KM420技术参数
|
参数项目
|
技术指标
|
|---|---|
|
测量行程
|
100mm
|
|
输出信号
|
4-20mA / 0-10V
|
|
线性精度
|
≤±0.05%FS
|
|
重复精度
|
≤0.013mm
|
|
工作温度
|
-40℃～+150℃
|
|
防护等级
|
IP65
|
|
工作供电
|
DC24V±10%
|
|
位置特性
|
绝对位置输出，断电数据保存
|
二、绝对位移电子尺KLC-100+KM420适用领域
1、电力行业
-
汽轮机系统：主汽门、调节汽门开度监测，油动机行程反馈，阀门闭环控制。
-
锅炉辅机系统：阀体行程、空预器间隙、炉体膨胀位移监测。
-
发电主机设备：轴承座位移、端盖形变、轴系窜动等静态与动态位移检测。
2、通用工业领域
-
冶金行业：轧机辊缝、液压执行机构行程监测。
-
化工行业：高压反应釜伸缩位移、工艺阀门开度采集。
-
通用机械：液压缸、精密模具、自动化设备行程定位。
-
水利行业：闸门开度、结构形变位移监测。
三、绝对位移电子尺KLC-100+KM420使用方法
1、安装要求
-
传感器固定于静止基座，拉杆万向接头连接运动构件，保证运动同轴，允许角度偏差≤±12°。
-
安装初始状态建议将拉杆置于行程中位，校正水平度后锁紧固定螺栓。
-
传感器不得承受径向偏载、轴向外力挤压，保证拉杆伸缩顺畅无卡滞。
-
高温环境需加装隔热防护结构，线缆采用金属软管防护，规避粉尘、油污侵蚀。
2、电气接线
设备采用四线制接线方式，接线定义如下：
|
端子标识
|
接线定义
|
|---|---|
|
V+
|
DC24V 供电正极
|
|
GND
|
电源公共地
|
|
OUT+
|
模拟量信号输出正极
|
|
OUT-
|
模拟量信号输出负极
|
接线规范：屏蔽层单端接地，信号线与动力线缆分层敷设，降低电磁干扰。
3、标定校准
-
零点标定：拉杆完全缩回，调节零点电位器，输出标准4mA（0V）。
-
满程标定：拉杆完全伸出，调节满程电位器，输出标准20mA（10V）。
-
标定完成后断电重启无需重复校准，设备永久保存位置参数。
4、日常维护
-
定期检查固定紧固件、拉杆伸缩状态，避免卡顿、松动。
-
设备表面采用无水乙醇清洁，禁止使用丙酮等强腐蚀性溶剂。
-
定期校验线性误差，出现信号跳变时检查接地、供电及线路完好性。
四、绝对位移电子尺KLC-100+KM420产品优势
-
绝对式位移采集，断电不掉位，无需开机归零。
-
精度高、温漂小，适配高温、粉尘、振动等工业恶劣工况。
-
标准模拟量输出，可直接对接PLC、DCS控制系统，兼容性强。
