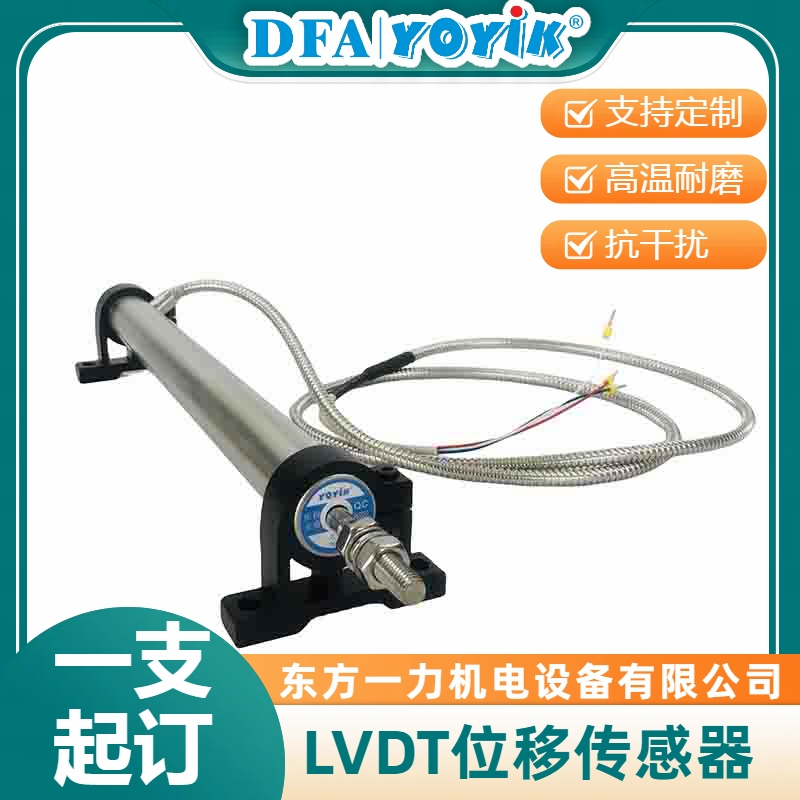

4000TD 作为汽轮机油动机常用的LVDT位移传感器，在线更换核心是先隔离系统扰动、安全断电拆线、规范安装接线、精准标定与投运，全程保障 DEH 与机组稳定。以下是可落地的完整步骤与关键要点：
一、在线更换前准备（安全与条件确认）
- 系统状态切换
- 机组退出协调控制（CCS），DEH 切至手动 / 功率回路，避免单阀操作引发其他调门联动负荷波动。
- 对故障传感器对应的调门，打开其泄荷阀使油动机失压关闭，锁定调门位置不随伺服阀指令动作。
- 办理工作票，确认油动机侧已泄压、传感器供电回路可安全断电（若无法全停，优先断电源再断信号）。
- 工具与备件
类别 清单 用途 备件 4000TD 同型号传感器、匹配接头 / 密封件 确保互换性与密封性 工具 内六角、扭矩扳手、万用表、信号发生器 拆装、接线校验、信号调试 资料 传感器手册、VCC 卡调试图、接线图 对标零满度与接线顺序 - 人员与安全
- 安排熟悉 DEH 逻辑、LVDT 原理的技术人员，明确分工（操作、监护、调试）。
- 佩戴绝缘手套、护目镜，防止抗燃油接触与触电风险。
二、在线更换核心操作步骤
- 故障传感器拆除（防误动关键）
- 断电：先断开传感器 24V DC 电源，再拆除信号线（拆线顺序 1-2-3，对应信号线、电源线等，避免虚假阀位）。
- 拆机械连接：松开传感器固定螺栓，取出铁芯与线圈组件，注意保护铁芯导向结构，避免磕碰导致线性度偏差。
- 清理安装面：去除油污、旧密封，检查油动机连杆 / 铁芯接触面无磨损，必要时更换密封件防泄漏。
- 新传感器安装与接线（规范防干扰）
- 机械安装：将新传感器铁芯与油动机连杆同轴对中固定，扭矩按厂家规范（通常 5-8 N・m），确保铁芯活动无卡滞。
- 电气接线：按 3-2-1 顺序接线（先接电源线、再接信号线），核对颜色 / 端子定义（如 P 接初级、S1/S2 接次级），屏蔽层单端接地防干扰。
- 接线检查：用万用表测线圈电阻（初级通常几十欧，次级对称），确认无短路 / 断路。
- 零位与满度标定（保障测量精度）
- 模拟行程：手动移动铁芯覆盖调门全行程（如 40mm），通过 VCC 卡调整零位与满度，使输出信号匹配 0-4V（或对应量程）。
- 偏置修正：发 0% 关闭指令，关闭泄荷阀；逐步开至 50% 指令，微调 VCC 卡偏置，使反馈值与指令一致，误差≤0.25% FS。
- 动态校验：小幅度增减指令，观察反馈响应速度与线性度，无跳变 / 滞后为合格。
- 系统投运与监测
- 逐步关闭泄荷阀，缓慢开启调门至目标开度，确认无突开 / 卡涩。
- DEH 切回自动模式，监视传感器反馈与调门动作一致性，记录数据 30 分钟无异常后结束工作票。
三、关键风险点与规避措施
| 风险 | 后果 | 规避方法 |
|---|---|---|
| 接线顺序错误 | 虚假阀位、系统扰动 | 严格遵循拆线 1-2-3、接线 3-2-1 |
| 铁芯同轴度偏差 | 线性度超差、信号波动 | 安装时用百分表校正同轴度，间隙均匀 |
| 标定未到位 | 调门控制精度下降 | 按伺服系统调试图逐点核对，留存标定记录 |
| 泄荷阀操作不当 | 调门突开 / 负荷波动 | 先发关闭指令再关阀，专人监护阀门状态 |
|
如有疑问可咨询东方一力 |
