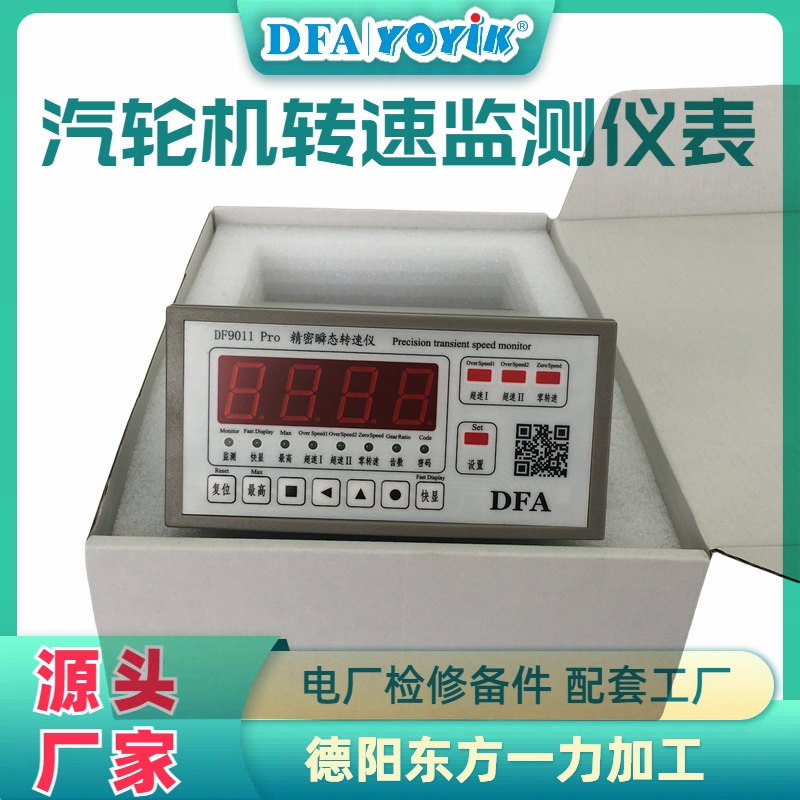

精密瞬态转速仪DF9011接线要求（东方一力版本适用于电站汽轮机）

一、核心端子接线规范

1. 转速传感器信号接线：传感器输入信号需对应接入1号（IN+，转速传感器输入“+”）和2号（IN-，转速传感器输入“-”）端子，确保正负极性正确匹配，不可接反。输入信号需满足频率最高20KHz、最小幅度（峰峰值）≮100mV的要求。
2. 传感器电源接线：配接涡流、磁阻传感器时，需将传感器电源接入3号（+12V）端子，该端子为传感器提供专用直流电源，最大输出电流35mA；若传感器需其他电压规格（+12～+24V或-12～-24V），需按订货时约定的参数适配接线。
3. 屏蔽层连接：传感器电缆屏蔽层必须可靠连接至4号（shld）屏蔽端子，确保屏蔽层中间无断开，且不得随意接地或与机壳短路，保持良好绝缘，仅在仪表端单点接地，避免多点接地产生干扰。
4. 4~20mA信号输出接线：如需连接记录仪等外部设备接收转速信号，需将外部设备对应接口接入5号（Iout+，4~20mA输出“+”端）和6号（Iout-，4~20mA输出“-”端）端子，该输出回路具有短路保护功能，负载能力需≮500Ω；若为定制的0～10mA输出规格，需按对应极性接线。
5. 报警继电器接线：三组报警继电器需根据保护需求对应接入指定端子，其中超速Ⅰ报警继电器接7号（+Aa）和8号（+Ab）端子，超速Ⅱ报警继电器接9号（+Da）和10号（+Db）端子，零转速报警继电器接11号（-Aa）和12号（-Ab）端子。继电器触点输出容量为AC220V、2A，需确保外部负载不超过该额定值。
6. 电源接线：交流电源需接入“AC220V”对应的L（火线）和N（零线）端子，输入电源需在85～265Vac范围内；务必可靠连接大地，保障设备运行安全及测量稳定性。
7. 闲置端子处理：13～14号（SET）端子及RS232接口的RXD、TXD、GND端子均不使用，无需接线，避免误接导致设备故障。

二、传感器适配专项接线要求

1. 磁电式传感器（如DF6101）：除按上述信号和电源端子接线外，配套触发体需满足以下要求：标准齿轮需模数≥1、渐开线齿形；特殊触发体需满足两齿间距L≥3mm、齿宽W≥1.5mm、齿高≥3mm、齿厚≥4mm；推荐安装间隙D=0.8～1mm，推荐齿数为2、3、4、6、12、15、20、30、60、120。
2. 磁阻式、电涡流传感器：信号和电源接线遵循核心端子规范，安装要求需根据传感器自身对转速测量的技术参数确定，确保安装间隙、触发体规格等符合传感器要求。

三、线缆选型与铺设要求

1. 传感器到仪表的连接需采用整根两芯屏蔽电缆，线缆规格需匹配信号传输需求，建议选用线径不小于0.8mm²的屏蔽线缆，避免因线缆规格不足导致信号衰减。
2. 电缆铺设时，传感器与仪表连接电缆需远离仪表交流电源线及其他强电回路线缆，不得长距离平行放置，严禁置于同一穿线管内，防止强电干扰信号传输。
3. 线缆敷设过程中避免过度拉伸、扭曲或挤压，防止导线内部结构损坏影响信号传输质量；接线完成后需整理固定线缆，避免端子受力。

四、接地与抗干扰要求

1. 仪表交流电源地端必须与大地可靠连接，接地电阻需符合相关电气规范，确保设备防雷、防触电及信号稳定。
2. 传感器电缆屏蔽层仅在仪表端通过shld端子单点接地，不得在传感器端或中间部位额外接地，避免形成地环路产生共模干扰。
3. 当传感器安装在大功率电机或发电机上时，建议采用非金属支架，使传感器与机壳绝缘，进一步降低电磁干扰影响。

五、接线前与接线后检查要求

1. 接线前需关闭所有相关电源，避免带电操作导致触电或设备损坏；准备好剥线钳、压线钳、万用表等工具，确保接线操作规范。
2. 接线时需确保导线与端子接触良好，采用压接或焊接方式固定，压接需压紧端子，焊接需保证焊点牢固、光滑，无虚焊、短路情况。
3. 接线完成后，需通过万用表检查线路导通性和电阻值，确认无断路、短路；核对各端子接线极性、对应关系，确保与要求完全一致后再通电。
