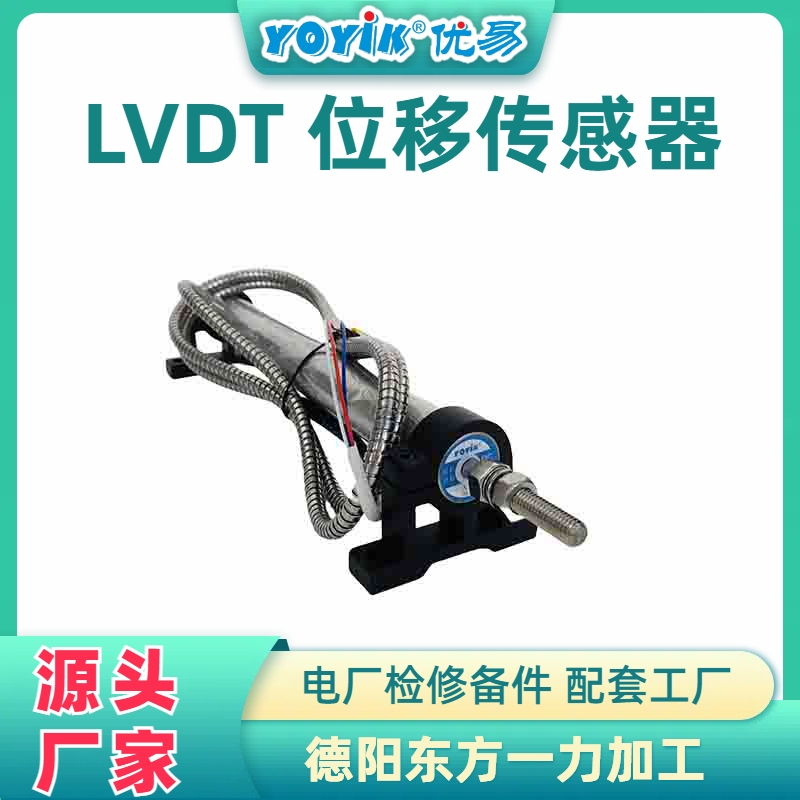

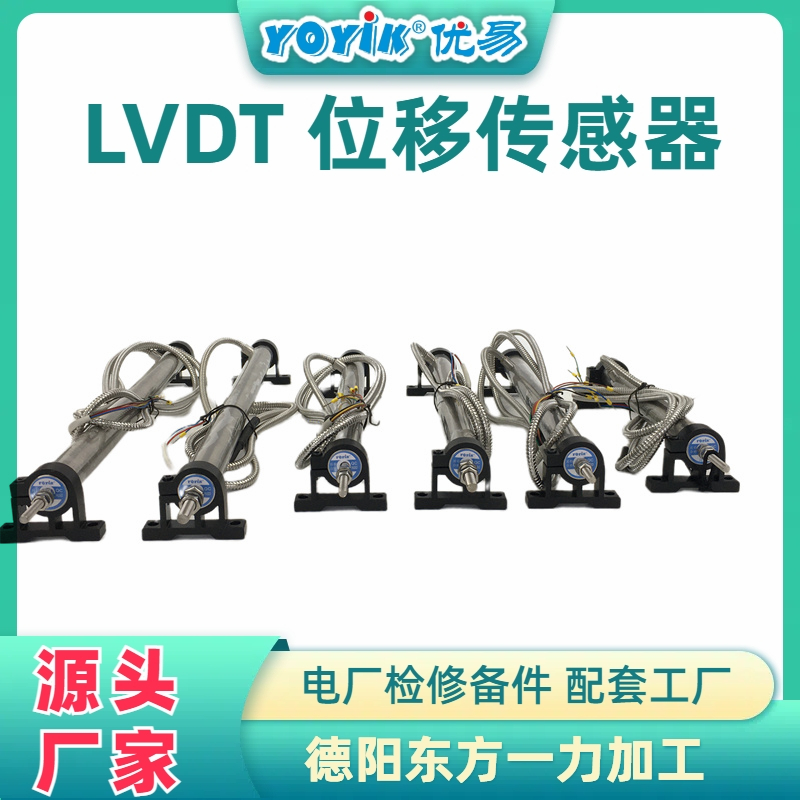

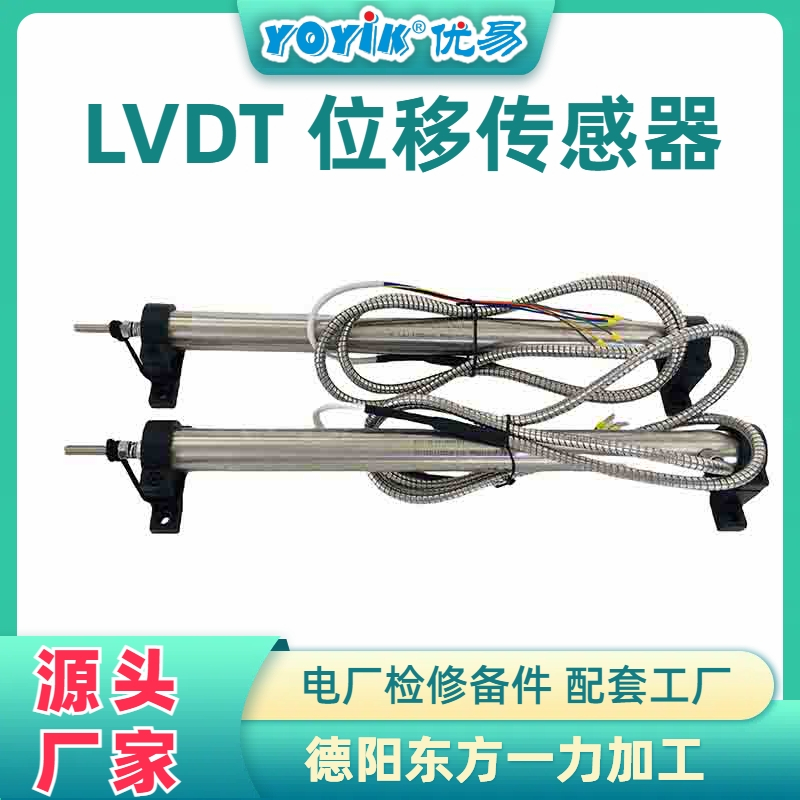

一、LVDT传感器关键参数
|
参数项 |
技术指标 |
|
型号 |
3000TPSD-15-01-01 |
|
测量范围 |
0-150mm（油动机全行程） |
|
输出信号 |
差动交流电压（1-5Vrms） |
|
线性度 |
±0.1%FS（全量程） |
|
分辨率 |
0.01mm |
|
响应频率 |
≥1kHz（满足动态调节需求） |
|
供电 |
AC 7.5V（由FM146A模块提供） |
二、信号反馈工作原理
1. LVDT位移检测机制
- 结构特性：传感器由初级线圈（励磁）和次级线圈（S1、S2）组成，可动铁芯与油动机活塞杆刚性连接。
- 励磁与输出：初级线圈通入400Hz交流励磁信号，当铁芯随油动机位移变化时，次级线圈S1、S2产生差动电压信号：
- 位移为0时：S1=S2，差动输出电压Uout=0；
- 正向位移时：S1>S2，Uout为正电压；
- 负向位移时：S2>S1，Uout为负电压。
2. 信号处理流程
（1）信号解调与转换
LVDT输出的交流差动信号（1-5Vrms）经模块内部解调器转换为与位移成正比的直流信号（0-10V DC），对应油动机行程0-150mm。
（2）指令与反馈比较
- 主控单元发送的阀位指令（4-20mA）经模块转换为0-10V DC参考信号；
- 反馈信号与参考信号比较，产生偏差电压ΔU=U指令-U反馈：
- 若ΔU>0：需增大阀门开度，模块输出正驱动信号；
- 若ΔU<0：需减小阀门开度，模块输出负驱动信号。
（3）功率放大与DDV阀控制
偏差信号经PID调节器和功率放大电路处理后，输出±10V控制信号至DDV阀：
- DDV阀动作：根据控制信号调节阀芯开度，控制进入油动机的高压抗燃油流量；
- 油动机响应：液压油推动活塞带动调节汽阀动作，同时活塞杆驱动LVDT铁芯位移。
三、关键参数与信号特性
1. 动态响应指标
- 阶跃响应时间：≤100ms（油动机全行程0-150mm）；
- 频带宽度：0.1-100Hz（满足汽轮机快速调节需求）；
- 超调量：≤5%（指令阶跃变化时）。
2. 故障诊断与保护
- 断线检测：模块实时监测LVDT线圈阻抗（正常范围500-1500Ω），断线时阻抗>2000Ω，触发报警并切换至安全模式；
- 信号超限：当反馈信号超出0-10V范围（对应位移>155mm或< -5mm），模块输出闭锁指令，防止油动机超程。
四、安装与校准要点
1. 机械安装要求
- 铁芯对中：LVDT线圈与铁芯同轴度偏差≤0.2mm，避免径向力导致卡涩；
- 安装间隙：铁芯与线圈端部预留2mm缓冲距离，防止铁芯撞击损坏。
2. 电气校准步骤
- 零位调整：油动机全关时，调节LVDT机械零点，使模块反馈电压=0V；
- 量程校准：油动机全开（150mm）时，通过模块电位器调整增益，使反馈电压=10V；
- 线性度校验：在25%、50%、75%行程点验证线性误差，确保≤±0.1%FS。
五、典型应用场景
- 汽轮机启动：控制高压主汽门/调门开度，实现转速闭环调节；
- 负荷变动：响应电网负荷指令，快速调整进汽量（响应时间<200ms）；
- 故障遮断：接收ETS遮断信号后，LVDT反馈油动机全关位置（0mm），确认汽阀可靠关闭。
注：本原理基于3000TPSD系列LVDT与伺服模块的标准配置，具体参数需结合电厂DEH系统实际整定。
