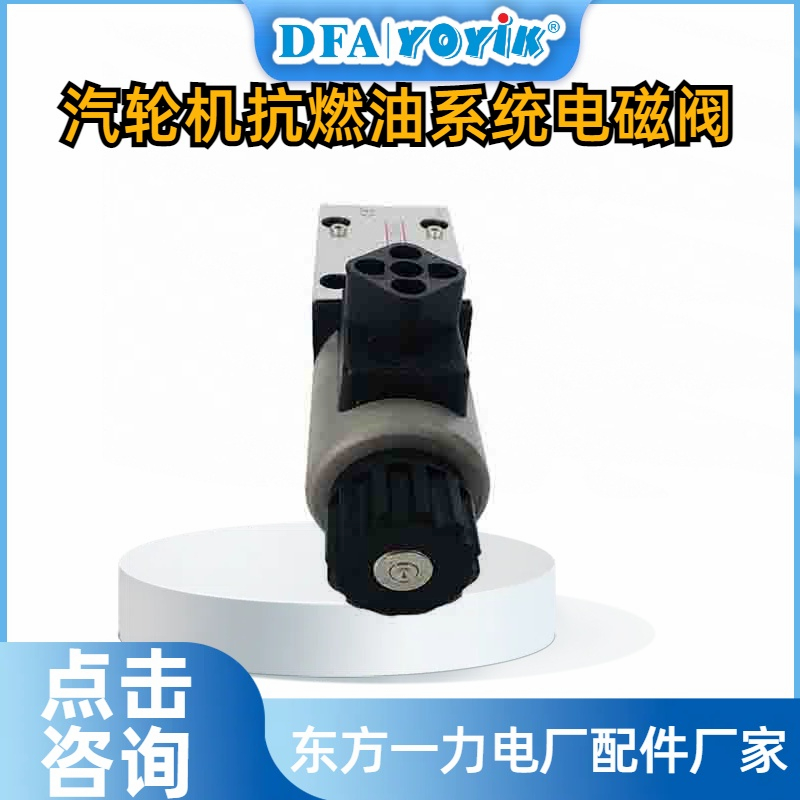

电磁阀J-110VDC-DN6-DOF在汽轮机系统中的作用

发布时间:2024-11-29 11:56:13来源:http://www.yoyik.store/product904664.html

电磁阀J-110VDC-DN6-DOF在汽轮机系统中的作用的详细说明:



一、概述

电磁阀J-110VDC-DN6-DOF是汽轮机危急遮断系统(ETS)中的关键组件之一,主要用于控制ASTAutomatic Shift Trip)油路,以确保汽轮机在紧急情况下能够迅速停机,保障设备和人员的安全。



二、工作原理

1. 电源与控制:

   电磁阀J-110VDC-DN6-DOF的电源为110V直流电,这种电源配置确保了电磁阀在各种工况下都能稳定工作。



2. 常开阀设计:

   该电磁阀设计为常开型,即在没有通电的情况下,阀是开启状态,允许AST油路流通。这种设计使得在正常运行时,AST油路保持畅通,不会影响汽轮机的正常操作。



3. 紧急停机功能:

   当汽轮机需要紧急停机时,ETS系统会发出信号,使电磁阀J-110VDC-DN6-DOF失电,导致阀关闭。这会切断AST油路,导致所有蒸汽阀(包括主汽门和调节阀)迅速关闭,实现紧急停机。



4. 双通道设计:

   电磁阀采用双通道设计,提高了系统的可靠性。电磁阀J-110VDC-DN6-DOF作为这一系统的一部分,确保了即使在一个通道失效的情况下,另一个通道仍能执行紧急停机操作。



5. 防止误动和拒动:

   电磁阀J-110VDC-DN6-DOF的设计和配置有助于防止“误动”和“拒动”。误动是指在不需要停机的情况下错误地关闭了蒸汽阀,而拒动是指在需要停机时电磁阀未能动作。这种电磁阀的设计确保了只有在确实需要时才会触发停机。
