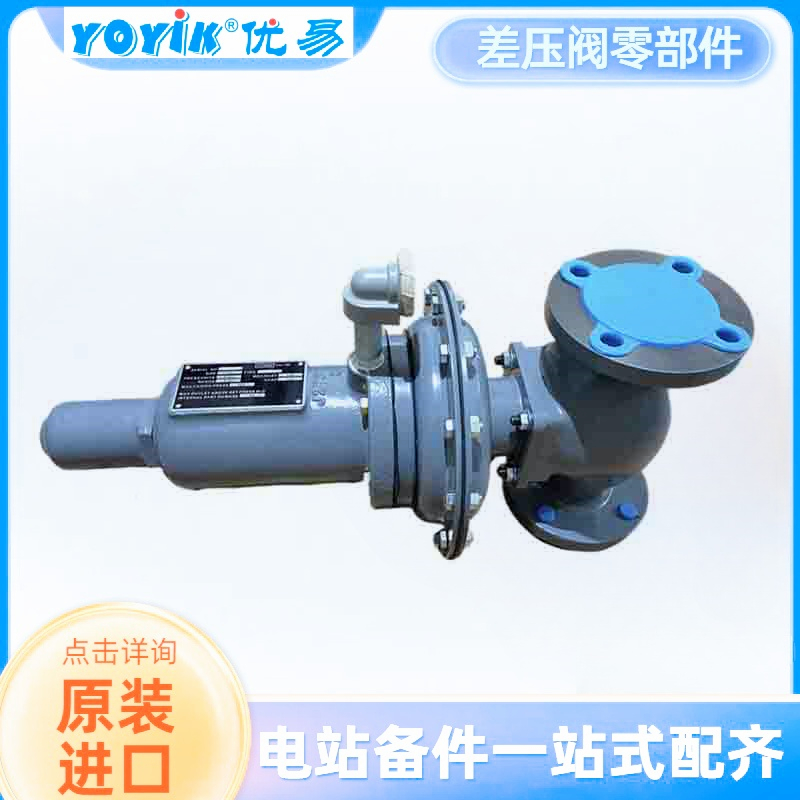

密封油差压阀KC50P-97介绍
1. 应用领域：
–
KC50P-97差压阀主要用于发电机组的密封油系统中，特别是氢冷发电机，用以维持氢侧油压与空侧油压之间的压力平衡。
2. 工作原理：
– 该阀通过比较氢压与弹簧压力之和同油压的差值来调节阀口的开度，从而实现压力平衡。氢压通过外部控制管线引入主膜片上方，密封油压通过外部控制管线引入主膜片的下方。
3. 结构组成：
–
KC50P-97差压阀主要由阀体、阀座、贝氏弹簧垫圈、O型圈、阀笼、轴承、膜片盒下盖、弹簧盒、封闭套、封闭套垫圈、调节螺栓、弹簧、弹簧座、隔膜板、密封隔膜板、密封垫圈、阀杆、导向衬套、阀杆套、E型垫圈、插销、阀板组、作用阀片、垫圈、防过压螺母等组成。
4. 调节范围：
– 该阀的压差调节范围为0.4～1.4bar，能够适应不同的工作需求。
5. 运行注意事项：
– 压差阀的最大入口工作压力为10bar，内部能承受的最大差压为3bar（0.3MPa）。
– 在操作过程中，必须严格按照操作规范进行，以避免超压损坏阀门。
6. 投运与退出步骤：
– 在油循环阶段不投用压差阀。
– 压差阀不投运或退出运行时，必须关闭压差阀前后及引压管路的阀门。
– 投运步骤包括先引入氢压，然后引入油压，并逐步调节旁路门和出油阀门。
– 退出运行时，先关小出油门，再慢慢开启旁路门，最后关闭所有相关阀门。
7. 技术优势：
–
KC50P-97差压阀能够精确控制压力差，保证发电机的安全稳定运行。
– 该阀的设计有助于防止氢气外泄或空气混入，确保了发电机组的安全性。
8. 故障处理：
– 故障处理的一般方法，强调了在出现故障时遵循正确的操作步骤的重要性。
