第一部分：位移传感器DET100A概述
– 定义：位移传感器，也称线性传感器，能够在不接触物体的情况下检测移动范围、振幅、角度、厚度等参数。
– 应用领域：广泛应用于机床控制、仪表检测等行业。
– 工作原理：基于磁场能量衰减变化，通过检测莫尔条纹现象来生成所需数据。
– 位移传感器分类：
1. 直线式
2. LT直线式
3. 角度式
4. 金属膜式
5. 导电塑料式
6. 光电式
7. 磁敏式
8. 金属玻璃铀式
9. 绕线式
10. 霍耳式
11. 光电式
第二部分：LVDT位移传感器DET100A
– LVDT定义：线性可变差动变压器，属于直线位移传感器。
– 作用：用于测量物体的伸长度、震动频率、振幅、物体厚薄程度和膨胀度等。
– 应用：机床工具定位、液压缸定位、辊缝和阀门控制等。
第三部分：LVDT DET100A故障分析与对策
– 故障现象：包括LVDT故障导致的问题，如调门持续摆动、传动杆断裂等。
– 原因分析：涉及安装不合理、接线松动、环境温度高、LVDT内部损坏等问题。
– 处理方法：
1. 保证安装质量，避免松动。
2. 改善安装环境，确保接线可靠。
3. 停机时检查外观和端子接线。
4. 开机前进行全行程活动试验和反馈信号测量。
5. 加强巡检，注意伺服卡指示灯和阀门指令与反馈趋势。

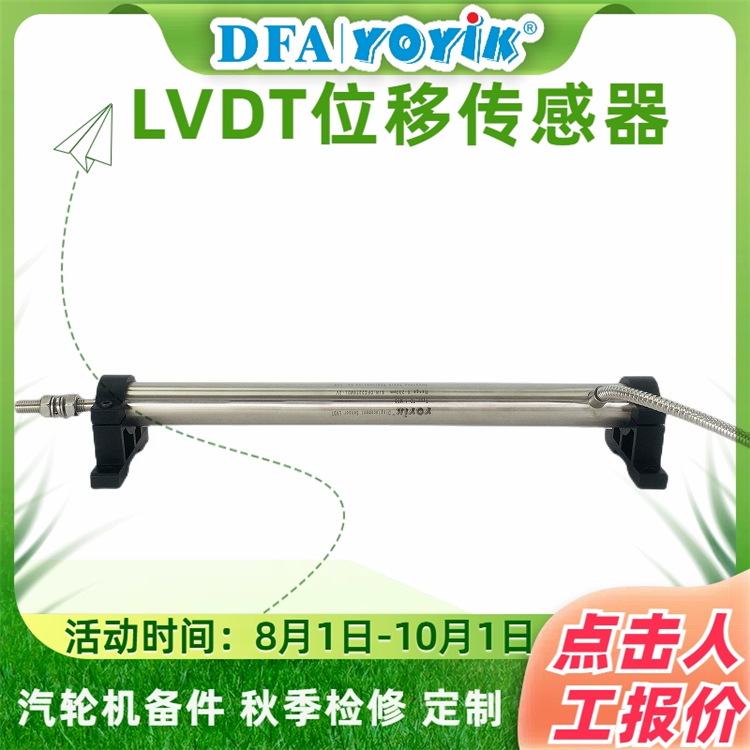

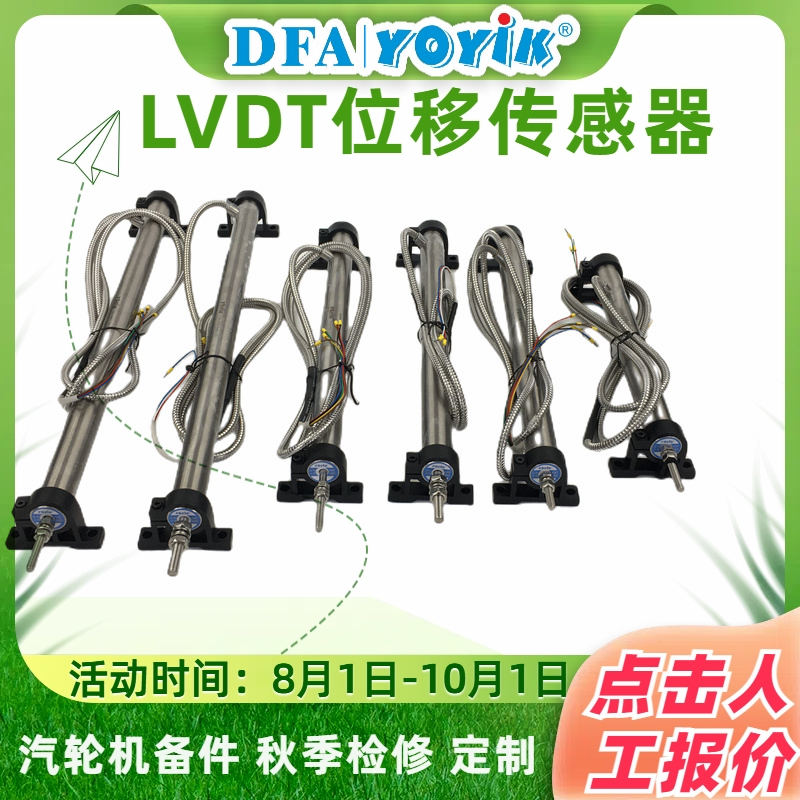

第四部分：LVDT DET100A结构和工作原理
– 基本结构：由三个中孔的轴向对齐的固定线圈和一个可自由移动的铁芯组成。
– 工作原理：铁芯移动时，次级线圈产生电压变化，经整流或解调后输出直流电压，其幅度和极性反映铁芯的位置。
