自动停机遮断电磁阀165.31.56.04.01工作原理

一、概述

自动停机遮断电磁阀165.31.56.04.01是汽轮机控制系统中的一个小组件，主要用于实现汽轮机的紧急停机功能。该电磁阀与汽轮机的超速保护系统（OPC）和自动停机系统（AST）协同工作，确保在异常情况下能够迅速切断蒸汽供应，保障设备和人员的安全。

二、工作原理

1. 正常运行状态：在汽轮机正常运行时，电磁阀165.31.56.04.01保持通电关闭状态，封堵了自动停机紧急遮断母管上的抗燃油通道，使得所有蒸汽执行机构活塞下腔的油压得以建立，从而保持汽轮机的稳定运行。
2. 紧急停机状态：一旦控制系统检测到需要紧急停机的情况，如转速超过额定值的特定百分比，电磁阀165.31.56.04.01将失电打开，导致总管泄油，进而引起所有蒸汽阀门关闭，实现汽轮机的快速停机。
3. 多重保护机制：电磁阀采用串并联安插方式，提供多重保护。这意味着至少需要一个通道中的一只电磁阀打开才能导致停机，增加了系统的可靠性。
4. 与AST和OPC系统的协同：在AST系统中，电磁阀与AST油路协同工作，通过泄放AST油路中的油压来关闭主汽门和调节汽门。而在OPC系统中，电磁阀的动作会导致OPC油压泄放，进而快速关闭调节汽阀。
5. 安全油压的建立与维持：在准备挂闸时，电磁阀关闭，建立安全油压。当需要重新启动或保持汽轮机运行时，电磁阀保持关闭状态，以维持安全油压。

三、安装与维护

• 电磁阀应由专业人员安装，并确保其与控制系统的连接正确无误。
• 定期检查电磁阀的工作状态，确保其能够在紧急情况下正常工作。
• 根据制造商的指导手册进行维护，包括清洁、检查和必要的部件更换。

四、注意事项

• 在任何情况下，不得强行挂闸，以避免可能的设备损坏或安全事故。
• 每次停机后再开机前，应确保电磁阀处于正确状态，以保证安全油压的建立。

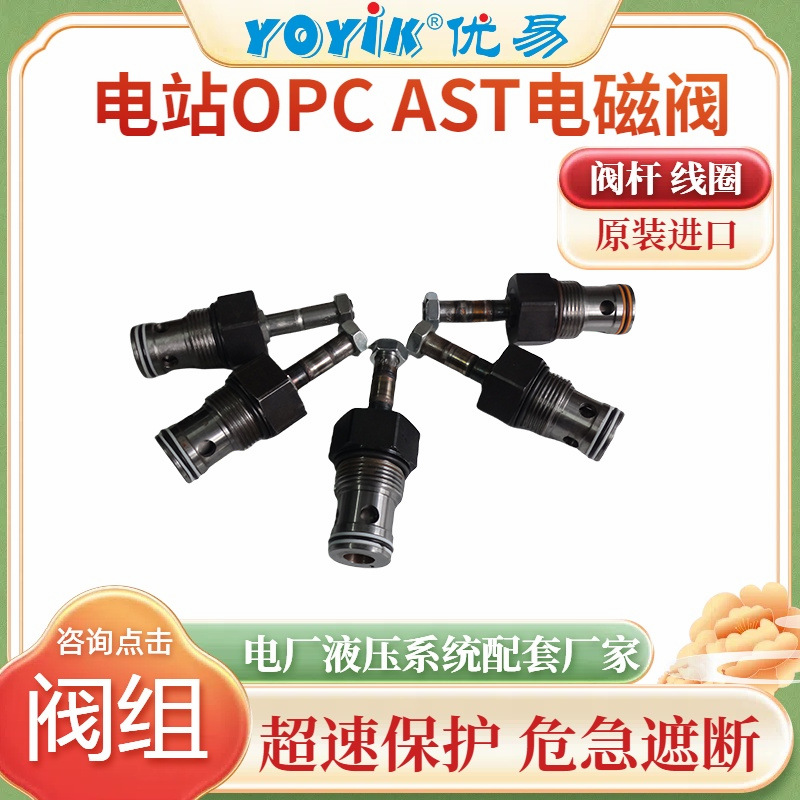

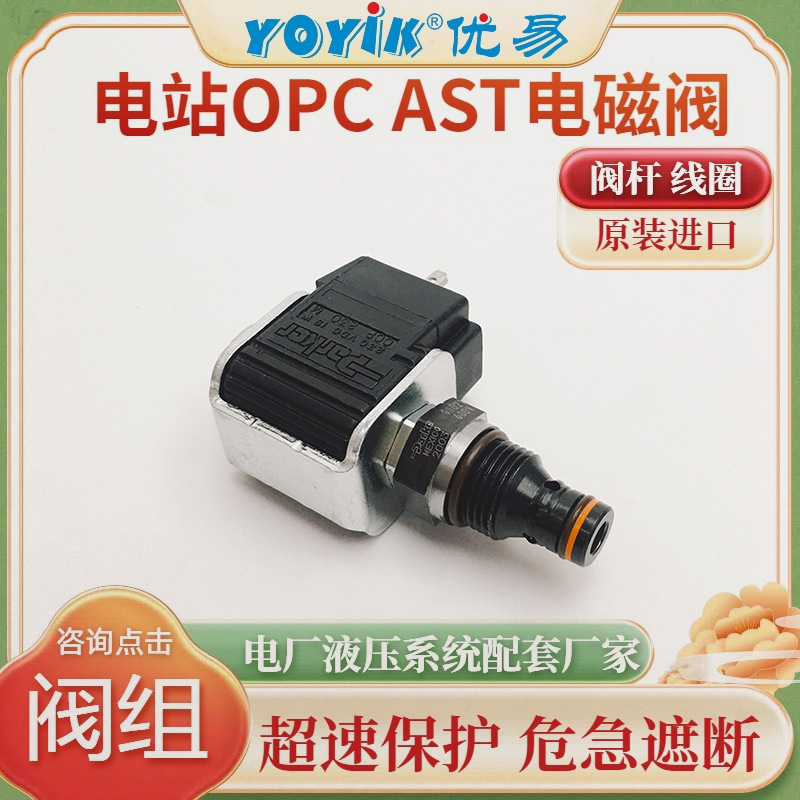

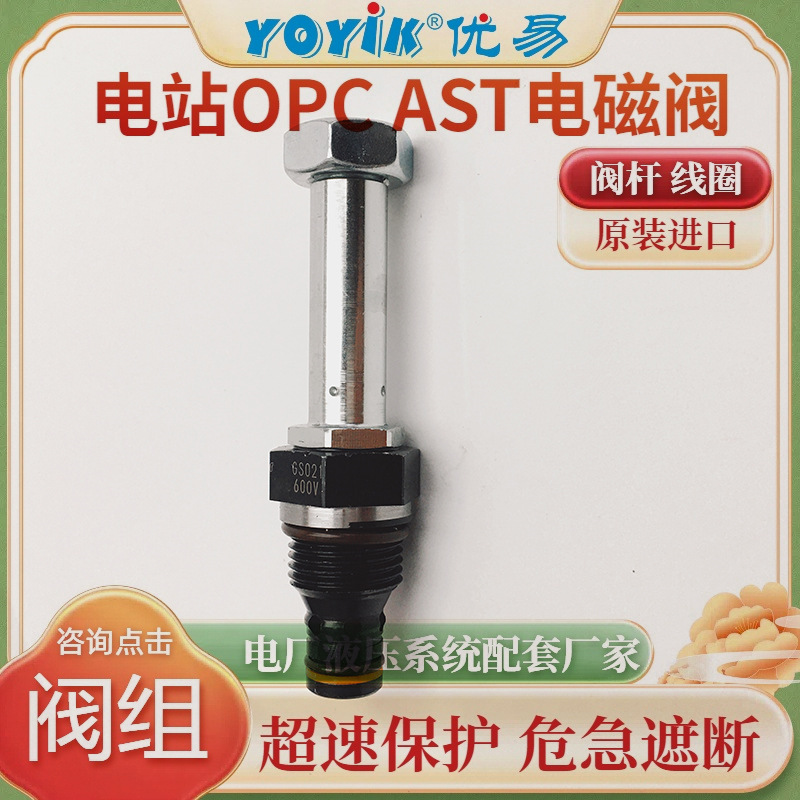

产品图片：
