位移传感器HTD-150-6 接线方式说明

发布时间:2024-01-02 16:29:08来源:http://www.yoyik.store/product888743.html

位移传感器HTD-150-6接线说明


一、产品接线说明

1、HTD-150-6位移传感器由1个初级线圈及2个次级线圈组成,初级线圈接线方式为棕和黄色线,次级1为绿和黑线,次级2为蓝和红色线。

2、安装步骤: a. 将初级线圈的棕线和黄色线分别连接至电源的相应端子。 b. 将次级1的绿线和黑线分别连接至变送器的输入端子。 c. 将次级2的蓝线和红色线分别连接至变送器的输入端子。

3、接线完成后,请检查连接是否牢固,确保无松动现象。

4、直接引线且引线长度为1m,如需延长引线长度,请使用符合要求的延长线。


二、注意事项

1、在接线过程中,请确保电源和变送器均已关闭,以避免触电风险。

2、接线时,请使用符合要求的接线端子,确保连接的可靠性。

3、请勿将传感器暴露在高温、高湿、多尘及有腐蚀性气体的环境中,以免影响传感器的性能和寿命。

4、在使用过程中,如发现传感器有任何异常,请立即停止使用并联系我们,我们将竭诚为您解决问题。

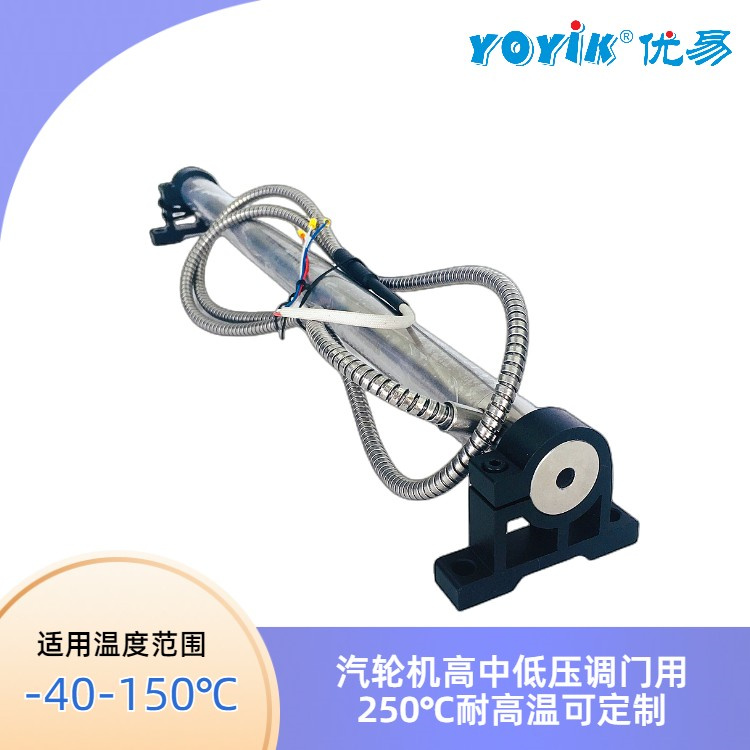

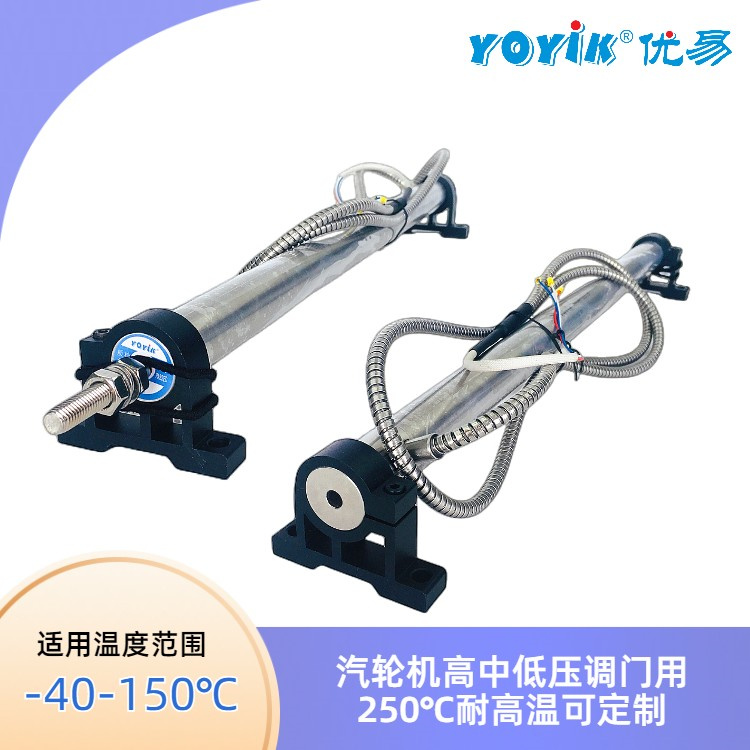

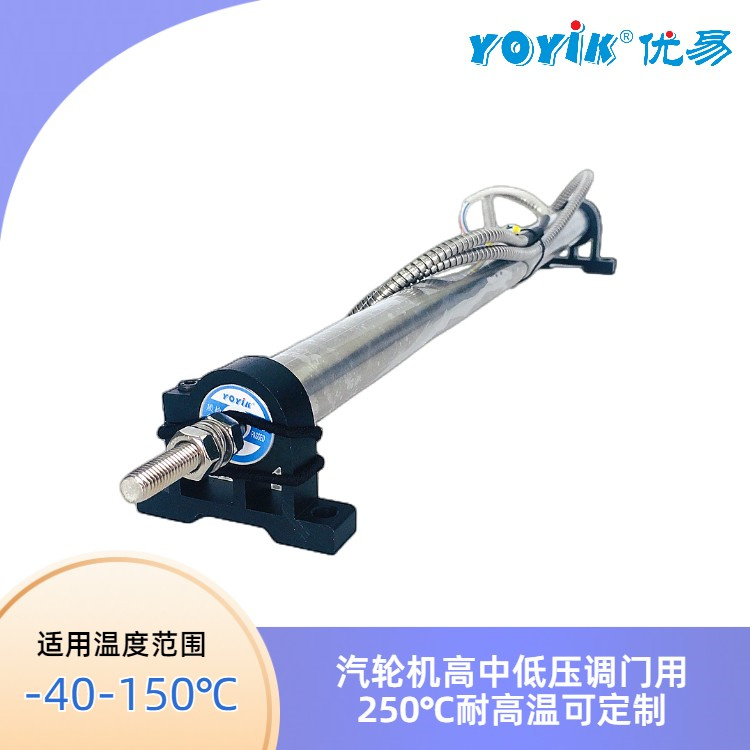

三、产品图片
