产品说明：KC50P-97差压阀

一、相关资料：

KC50P-97差压阀根据相关流体控制技术资料和差压阀的工作原理，KC50P-97差压阀的设计和安装是合理的，并符合密封油系统的工程要求。

二、概述：

KC50P-97差压阀为发电机密封油系统设计，采用平衡膜片和辅助系统，能够精确调节油路压力，确保系统正常运行。KC50P-97差压阀在关闭状态下通过巧妙的平衡设计，能够有效减小油路中的压力损失，提高系统效率。

三、工作原理：

1、关闭状态：

●入口压力作用在阀片上方，通过阀笼顶部的孔作用在平衡膜片下方。

●出口压力作用在阀片下方，通过阀片上的槽、阀杆以及阀杆套中间的环型空间形成的通道作用在平衡膜片上方。

●阀片关闭时，介质从入口处流向出口处，但流量在阀片下方附近相对较小。

2、开启状态：

●阀片开启时，介质通过阀片流向出口处，但阀片下方靠近作用阀片的地方流量较小。

●由于介质流速使压力减小，阀片附近的油压高于流动通道中的压力。

●高压通过阀片和阀杆之间的环形空隙作用在平衡膜片上，保持系统的稳定性。

四、安装要求：

1、在安装前检查阀体是否损坏，确保阀体及孔口无堵塞。

2、清理管道中的管垢及其他杂质，确保系统通畅。

3、确保阀体内流体流通方向与阀体上的流向指示箭头一致。

4、避免阻挡引压管，同时防止雨水、冰及其他杂质进入阀体内。

5、使用法兰连接，对齐法兰并拧紧螺丝。

6、注意搬运过程中防止阀体损坏。

五、注意事项：

1、定期检查阀体和密封性能，确保阀门正常运行。

2、阀门调节范围需根据实际工况进行合理设置。

3、严禁在工作时拆卸阀门，以免影响系统正常运行。

4、如有异常现象，请及时联系技术人员进行检修。

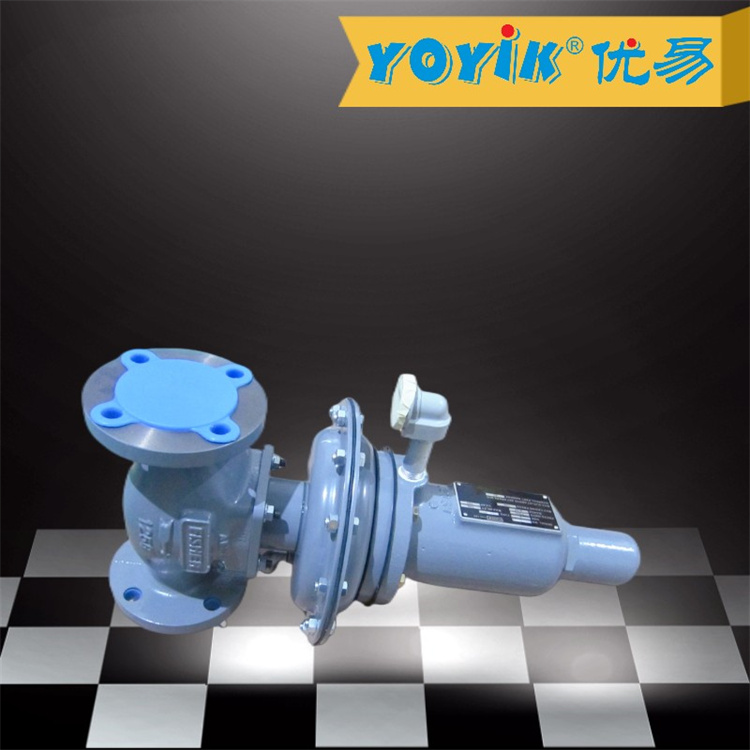

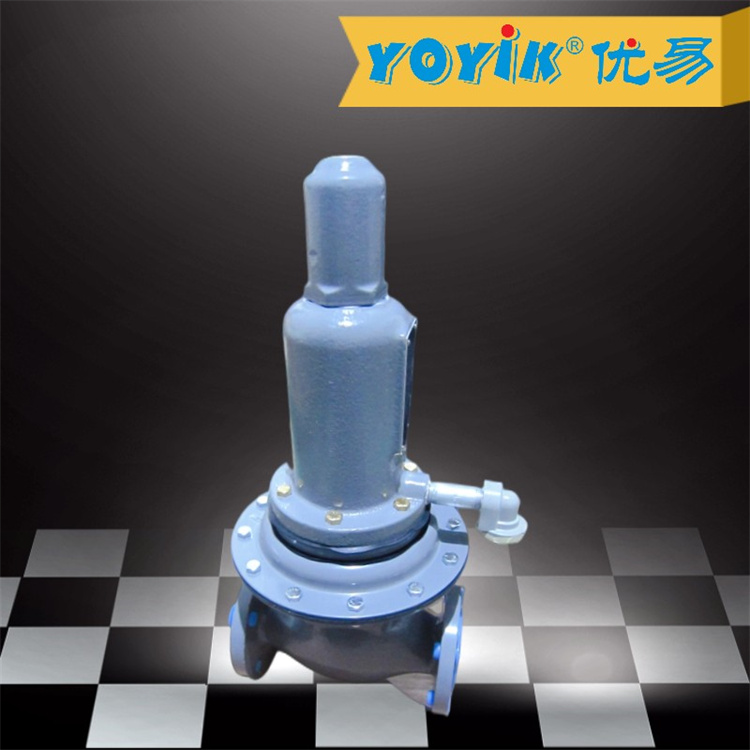

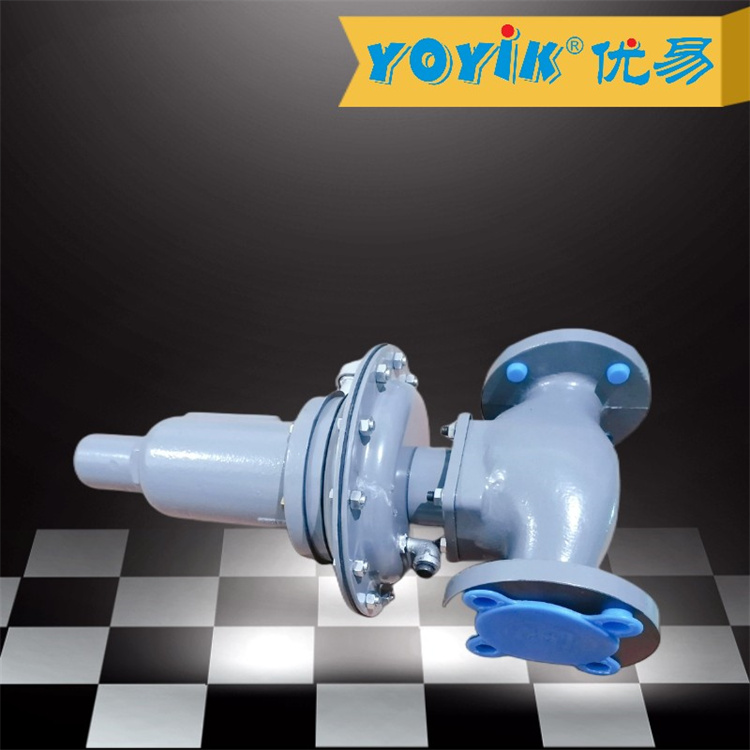

六、产品图片：
