LVDT位置传感器1500TD是一款非常重要的测量设备，常用于各种工业自动化系统中。本文将详细介绍LVDT位置传感器1500TD的功能及使用方法，特别针对型号：1500TD，以及其在大修时更换的注意事项和实际应用场景。

一、产品介绍

1500TD型LVDT位置传感器是一种线性可变差动变压器，为测量汽轮机调门行程参数而设计。它的测量范围为0-75mm，能够准确监测调门的位置变化，并将位置信号转换为电信号输出，以便控制系统进行相应的控制和调节。

二、产品功能

1500TD型LVDT位置传感器具有以下独特的功能特点：

1. 1、耐高温性能：该款LVDT能够在150℃左右的温度下稳定工作，适应汽轮机内部的高温环境，确保调门行程参数测量的准确性。
2. 2、抗干扰能力：其引线采用耐油耐高温并分色标注接线的铠装抗干扰线，可有效抵抗环境中电磁干扰的影响，保证测量结果的可靠性。
3. 3、高精度：该传感器具有较高的测量精度，能够实时准确地反映调门位置的变化，为控制系统提供可靠的反馈信息。
4. 4、易读数：输出信号为电信号，便于读取和解析，能够快速准确地传输给控制系统。

三、使用方法

在安装和使用1500TD型LVDT位置传感器时，需遵循以下步骤和注意事项：

1. 1、安装位置：根据实际需要，选择合适的安装位置，确保传感器与调门连接稳固，避免振动和松动。
2. 2、接线方式：严格按照接线图进行接线，确保线缆连接正确、牢固，注意区分信号线和电源线，避免混淆。
3. 3、安装铠装抗干扰线：将抗干扰线穿过铠装管，并按要求连接信号线，以确保传感器在高温和电磁干扰环境下仍能正常工作。
4. 4、定期检查：在使用过程中，应定期检查传感器的连接情况和运行状态，确保其正常工作。
5. 5、更换注意事项：当LVDT装置磨损严重时，需利用机组大、小修进行更换。在更换过程中，应先切断电源，确保传感器完全停止工作，然后按照安装步骤逆向操作，后进行必要的调整和测试。

四、应用场景

1500TD型LVDT位置传感器适用于各种汽轮机调速系统和相关工业自动化控制领域。其主要作用是监测汽轮机调门行程参数，为控制系统提供准确的反馈信息，以确保汽轮机转速控制的准确性和可靠性。此外，该传感器还可用于各类机械设备的位移、位置和角度测量，以及需要高精度线性测量信号的场合。

1500TD型LVDT位置传感器具有耐高温、抗干扰、高精度和易读数等优点，使其在汽轮机控制系统中及其他工业自动化领域得到广泛应用。通过正确的安装和使用方法，可充分发挥其性能优势，提高测量准确性和可靠性，为工业自动化系统的稳定运行提供有力保障。

产品型号：1500TD

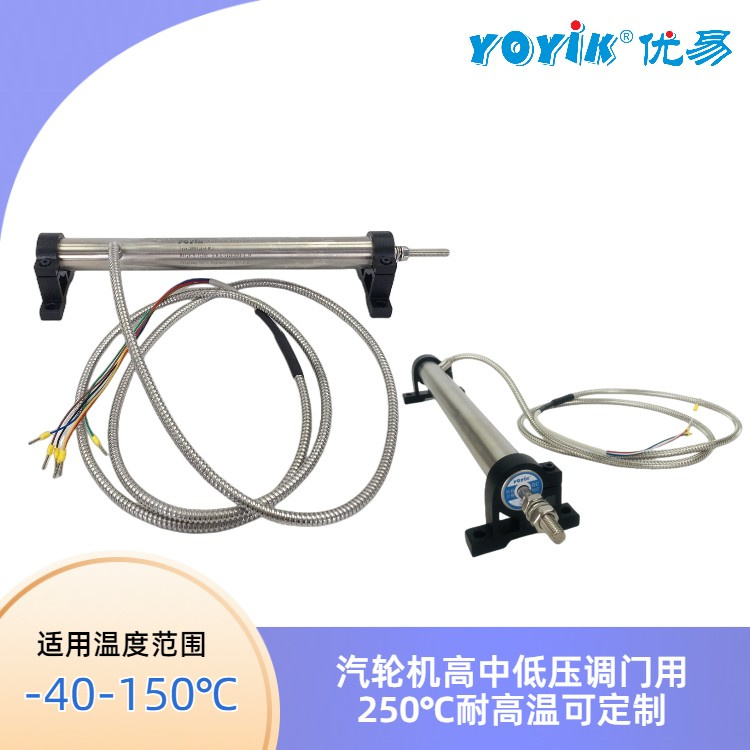

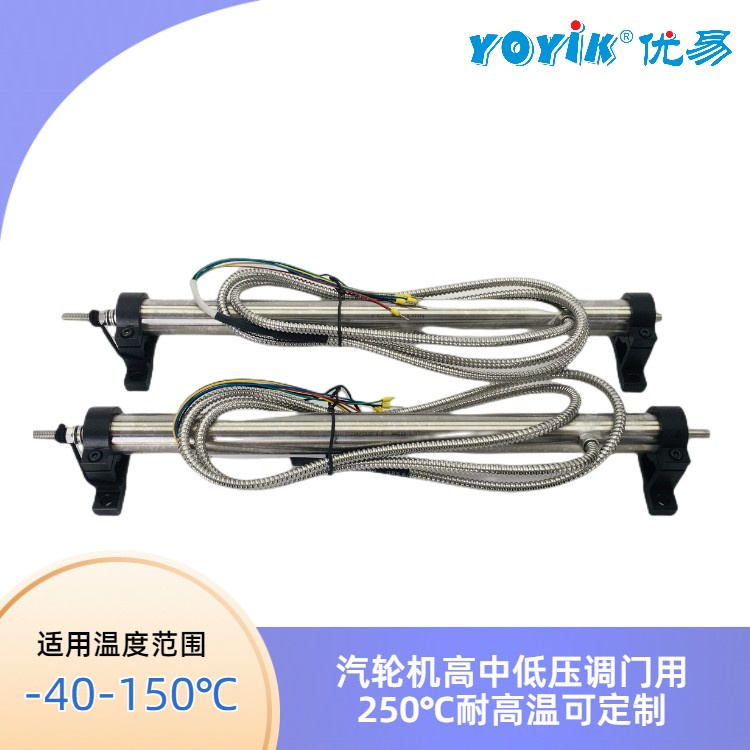

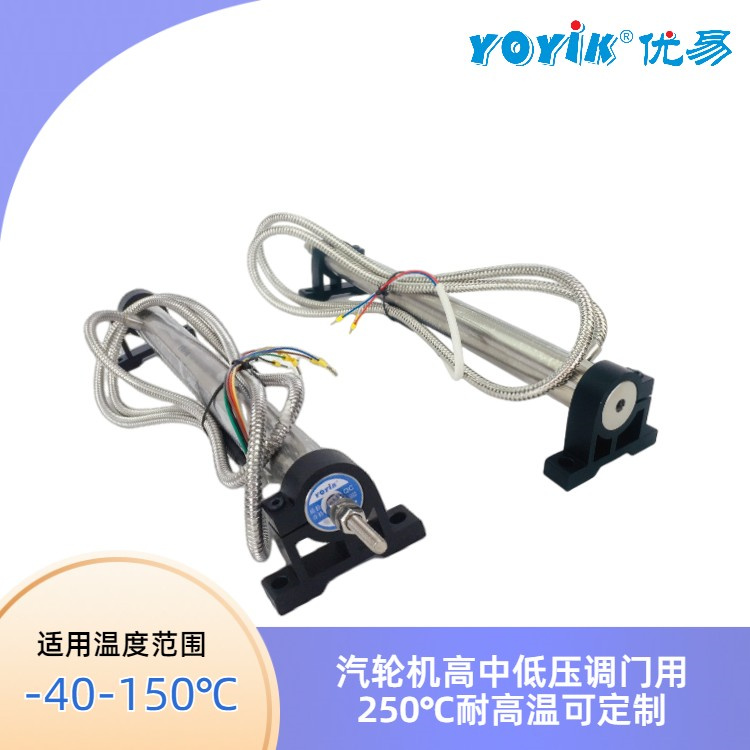

产品图片：
