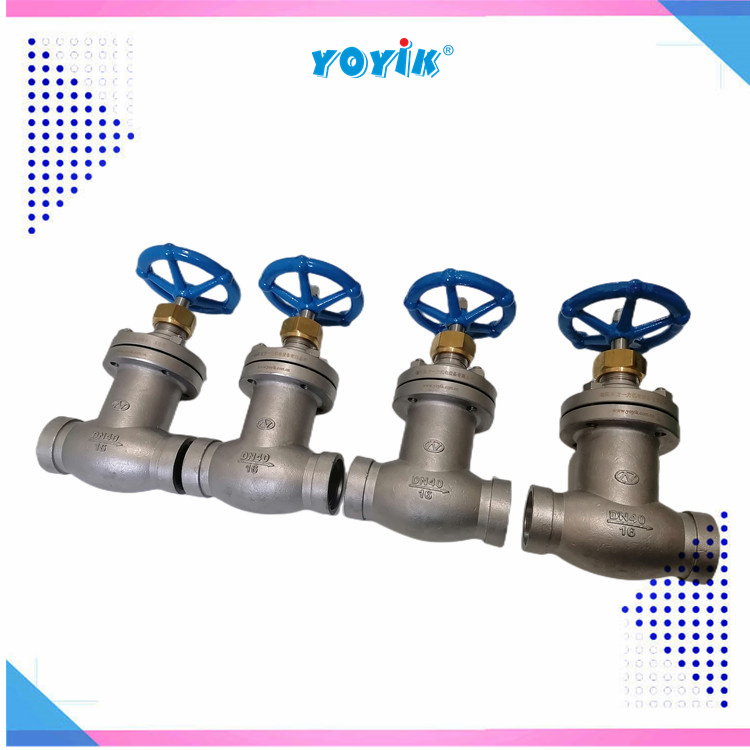

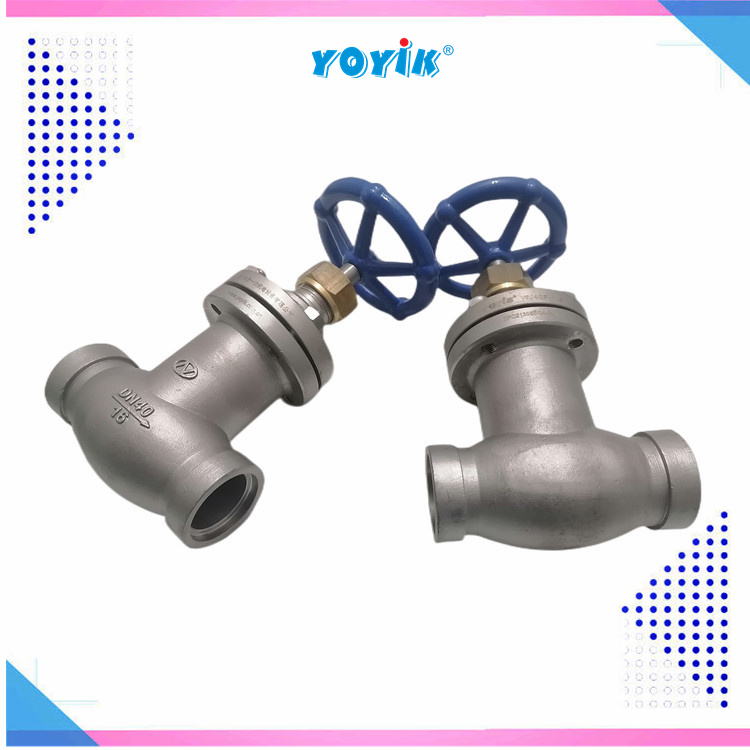

产品型号：WJ40F-16P

产品名称：波纹管截止阀

适用机组：超高压汽轮发电机组、亚临界燃煤机组

产品简介：

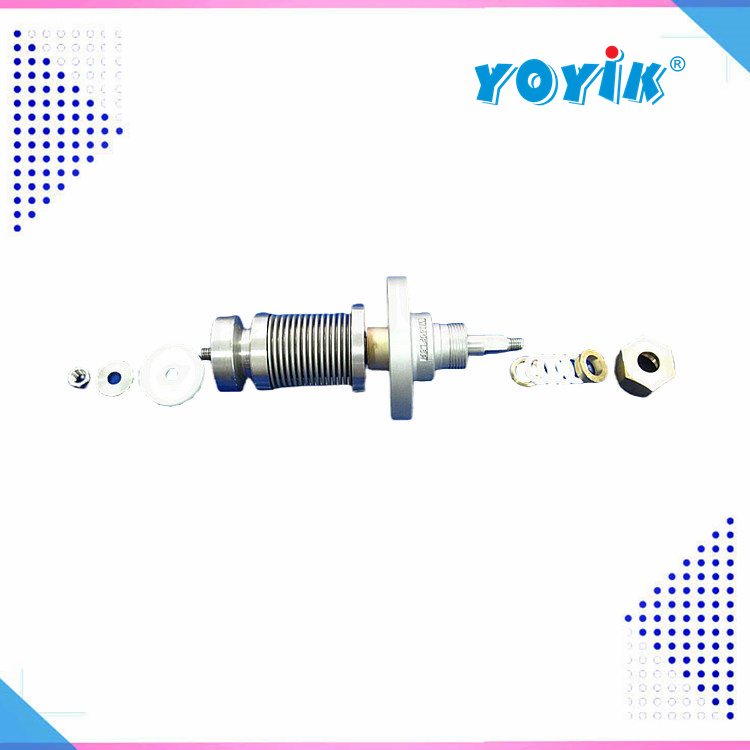

波纹管截止阀WJ40F-16P适用于公称压力为PN1.6-4.0MPa，工作温度为-20℃-350℃的各种工况下的管道，如石油、化工、制药、化肥、电力等行业，用以切断或接通管道介质。波纹管截止阀内部采用波纹管结构，不锈钢波纹管下端焊接在阀杆上，防止工艺流体对阀杆的侵蚀。另一端置于阀体和阀盖之间，形成静密封。如果波纹管失效采用双重密封设计，阀杆填料也会避免泄漏，波纹管焊接在阀杆上，保持稳定的运行性能，从而避免阀塞振动引起的阀杆振动。适用于蒸汽、易燃、易爆、导热油、高纯、有毒等介质的管道。

技术参数:

阀体/阀盖材料:304不锈钢

波纹管/阀杆:SUS304

阀芯:F304+聚四氟乙烯

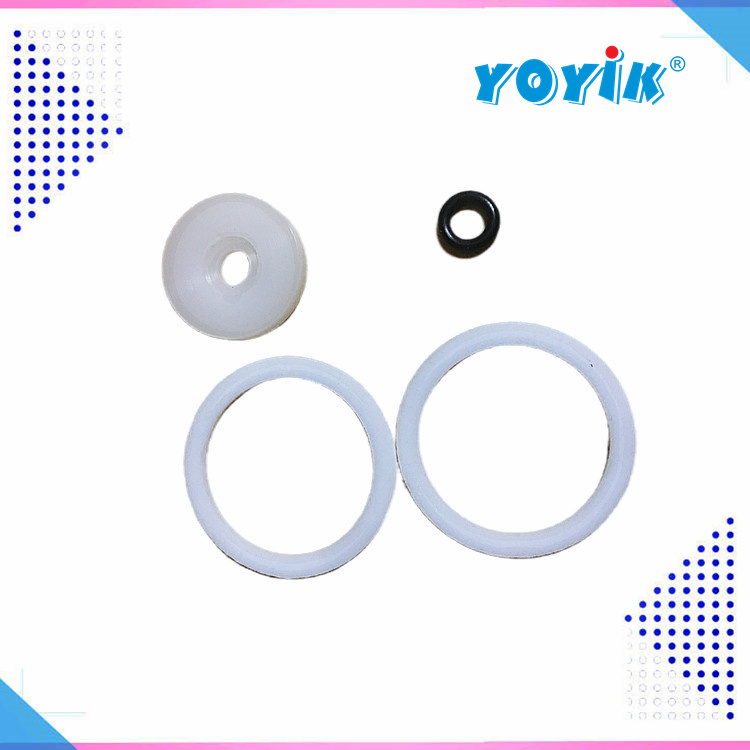

填料/垫圈:聚四氟乙烯

连接方式:法兰焊接

法兰:FM/凹面

工作压力:1.6兆帕、2.5兆帕和4.0兆帕

直径:DN15-DN100

工作温度:-29℃/+80℃

介质:氢气
