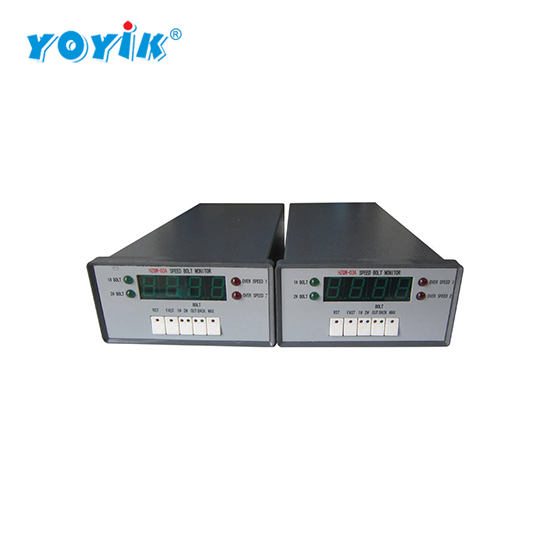

转速表HZQW-03A 用于汽轮机转速撞击子监测装置-东方一力

发布时间:2022-05-10 10:52:38来源:http://www.yoyik.store/product828552.html

转速表HZQW-03A属于汽轮机转速、撞击子监测装置,HZQW-03A配有3个传感器。




一、概述

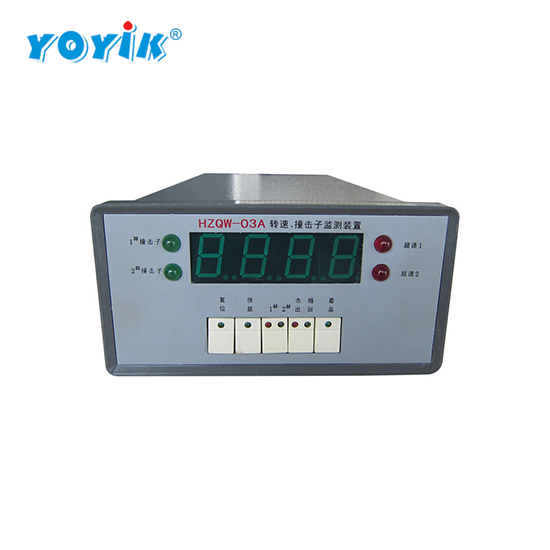

转速是汽轮机组重要的运行监视项目,危急遮断器是保安系统中主要部套之一。当机组转速达到110%额定时转速时危急遮断器撞击子在离心力的作用下击出,可使汽轮机紧急停机。在新机组投运及每次机组大修并网前均需做撞击子动作试验,测定其动作转速。危急遮断器撞击子在运行时长期不动,为防止卡涩制造厂规定机组在连续运行2000小时后应定期做一次撞击子喷油活动试验。由于危急遮断器装在汽轮机前轴承箱中,试验时不易观察它的状态,撞击子击出与否不好确定,做超速试验时动作转速也无法确定。“HZQW-03A汽轮机转速、撞击子监测装置”就是为以上目的设置的。该装置为高性能微型计算机智能化数字显示仪表。仪表平时显示汽轮机转速,内部记忆功能可将危急遮断器撞击子“击出”、“缩回”及机组“高”转速存贮在仪器内。当按下相应键时可方便调出显示。


二、装置的技术条件

(1) 转速测量范围:0000 9999 RPM

(2) 转速检测精度:n ≤±1 RPM

(3) 危急遮断器撞击子检出转速:n2570 RPM

可在订货时提出。

(5) 报警值:通常设置“超1”为3300 RPM,“超2”为3420 RPM两挡均为常开接点;如有特殊要求可在订货时提出。

(6) 触点输出容量:AC250V 5ADC 27V 5A

(7) 仪表供电:AC220V 15VA

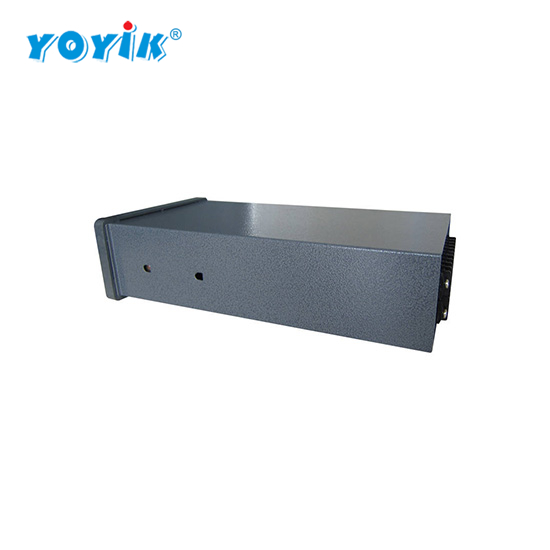

(8) 仪表外形:160×80×320 mm (××)

(9) 仪表的安装开孔:152×76 mm (×)
