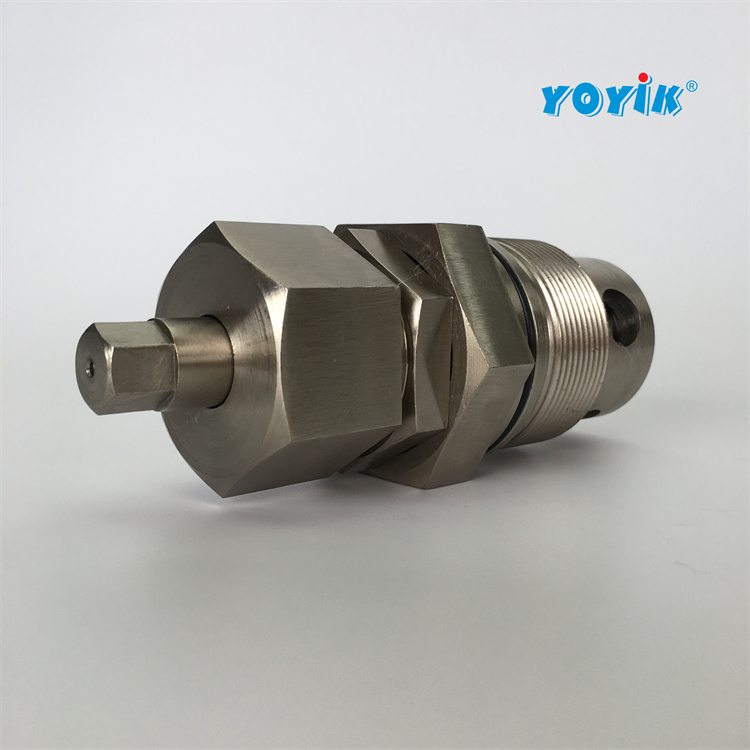

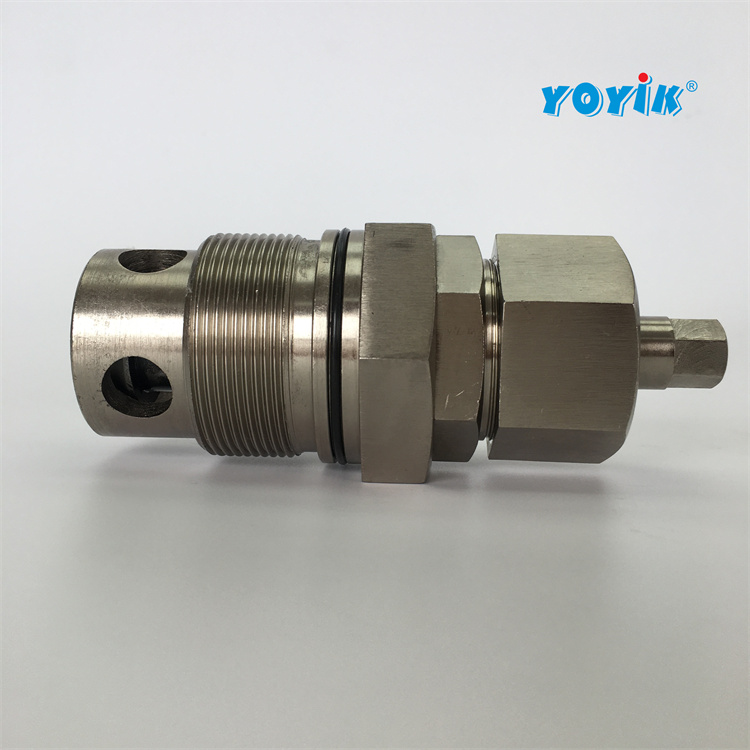

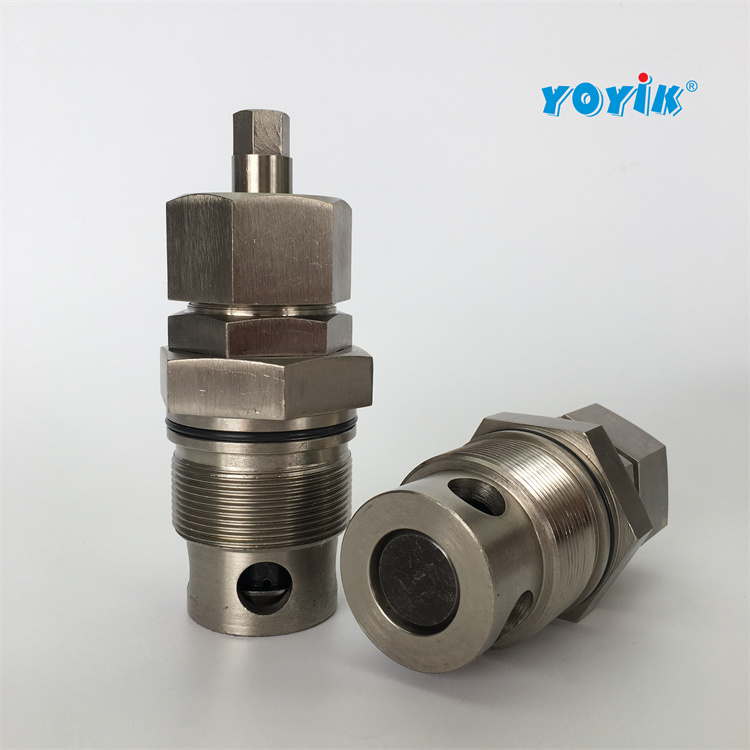

截止阀SHV20 不锈钢阀门 安装于油动机集成块
截止阀SHV20是用于汽轮机油动机的一款不锈钢阀门,油动机主要由液压油缸、集成块、截止阀、二位四通电磁换向阀(试验电磁阀和停机电磁阀)、卸荷阀、和逆止阀等部件所组成。油动机为单侧进油油缸,其开启由抗燃油压力驱动,而关闭是靠操纵座上的弹簧力。
由于油动机为开关型结构,因此油动机只能处于全开和全关二种工作状态。挂闸后,高压抗燃油经过截止阀、电磁阀(常开)和节流孔后进入油缸下腔,油缸下腔油压逐渐升高,克服弹簧力,将油动机逐渐打开,直至主汽阀门全部打开。
当电磁阀通电时,压力油被切断,回油接通,油缸下腔的压力油经过节流孔、电磁阀后接通压力回油,油缸下腔油压逐渐降低,主汽阀在弹簧力的作用下逐渐关闭,直至阀门全关。当阀门全关时对应行程开关发讯。
截止阀SHV20还适用于:超临界汽轮发电机组、超临界燃煤供热发电机组、亚临界火力发电机组等国产机组
