FY-40浮球阀 在密封油系统的排油量<300L/min-东方一力

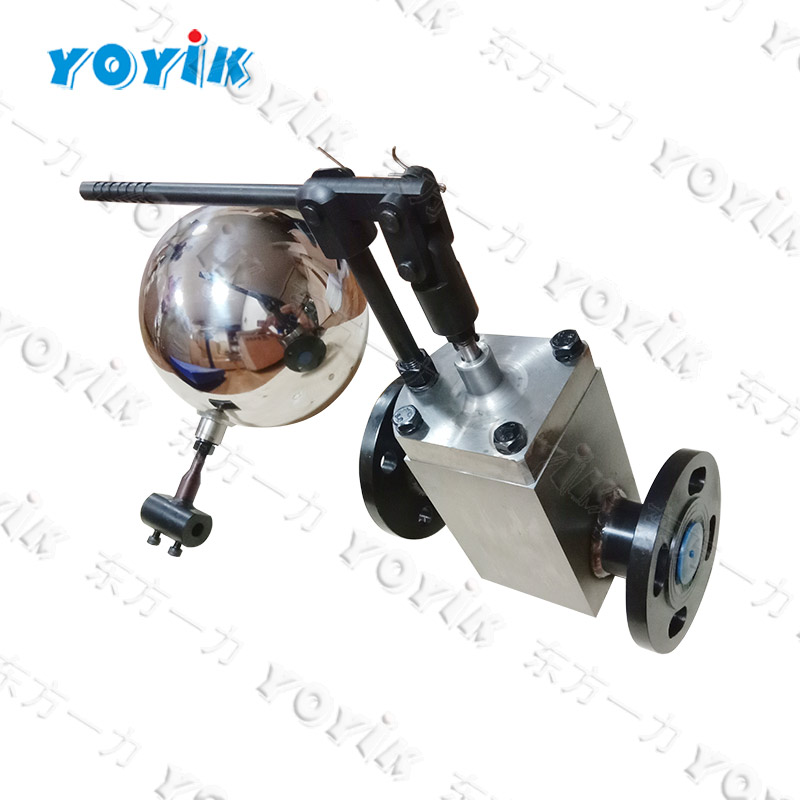

FY-40浮球阀
FY-40 Floating Ball Type Oil Drain Valve
【通讯员WX报道】
浮球阀FY-40用途USAGE
FY-40浮球式排油阀主要用于电厂发电机密封油系统的浮子油箱。利用浮球杠杆执行机构,安装在阀塞内部的锥形针塞。根据液压放大原理,阀塞跟随动针塞的行程,打开放油口,控制油箱或容器的液位。保持在一定的液位范围内。也可用作单流环密封油箱的排油阀。
FY-40浮球阀平时维护应注意以下几项技术指标:
1、如果密封油压正常,如发电机的氢气压力继续下降,操作人员应立即检查浮箱的油位。如果确认无油,应立即调整浮箱出口门,维持油箱油位。
2、密封油系统浮子油箱应安装可靠的低油位远程报警装置,并做好定期检测和校对工作。安装前,将该油位作为重点检查项目。
3、定期检查密封油系统浮子油箱油位,发现油位波动较大。安排检查浮球阀的灵活性。
4、发电部应安排运行人员进行反转浮子油箱的操作演练,熟练控制旁路油窗的油位。
5、机组停机时,将浮子油箱内的油放掉,并安排维修人员对浮球阀进行全行程活动试验,确保浮球阀动作灵活。
6、严格管理密封油的质量,防止浮球阀因油中的水和杂质而卡死。
7、基于浮子油箱的设计原理,当油位较高时,浮球阀会打开油门,油位低的时候会靠浮球阀自重关小油门。因此,有必要对浮球阀的运行可靠性进行分析,必要时与制造商进行沟通。
8、如果设计为双流环式密封瓦,需要重点监视氢侧密封油箱油位,做好充排油浮球阀卡死的事故预测和演练。
浮球阀FY-40主要技术参数TECHNICAL SPECIFICATION
公称压力 Pressure |
通径 Diameter |
工作行程 Max. Range |
排油量(全开口及工作压力0.5mpa) Max. Discharge Capacity (Full Open
@0.5Mpa) |
0.5MPa |
φ40mm |
<10mm |
<300L/min |
安装尺寸原理图INSTALLATION
DIAGRAM
不同项目尺寸有所不同,可致电本公司获取更详尽的资料。
