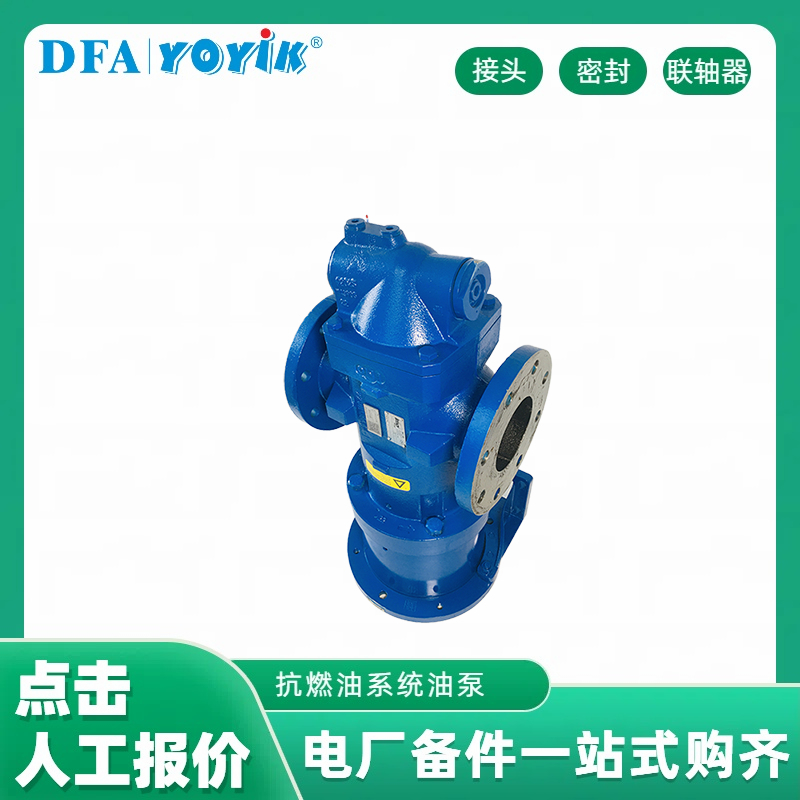

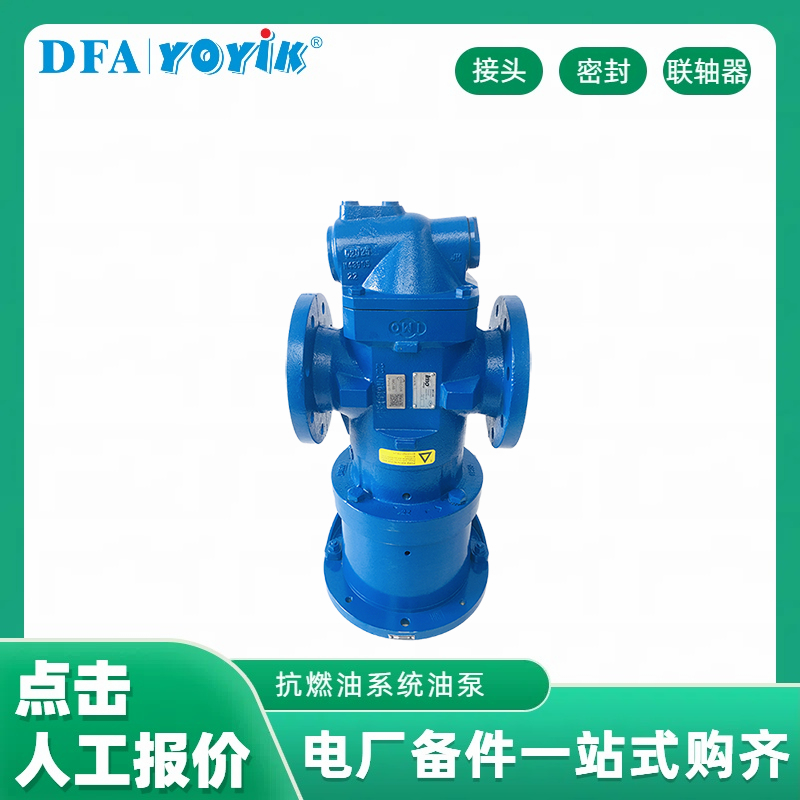

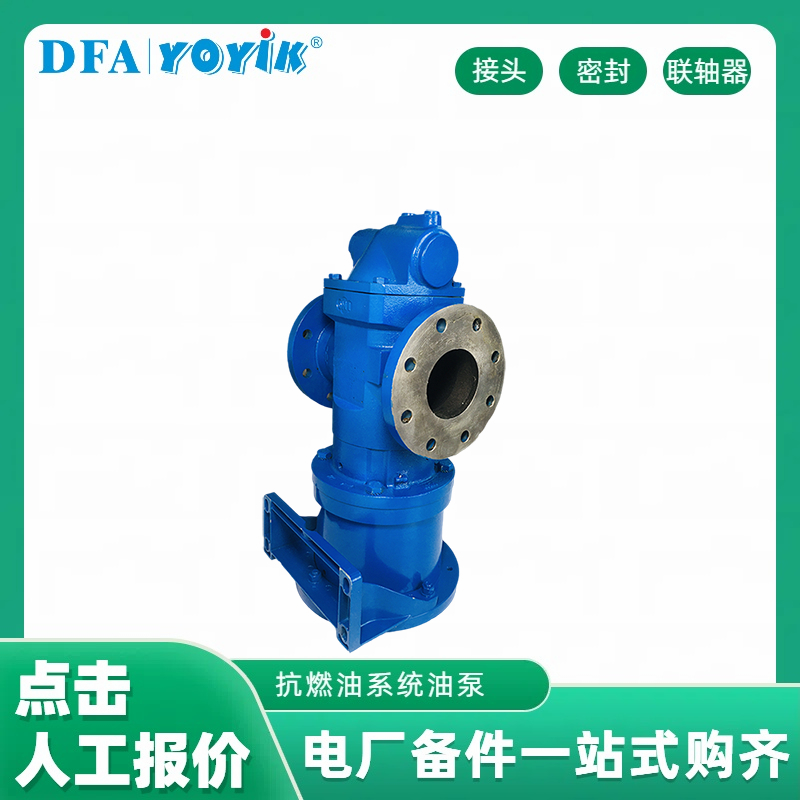

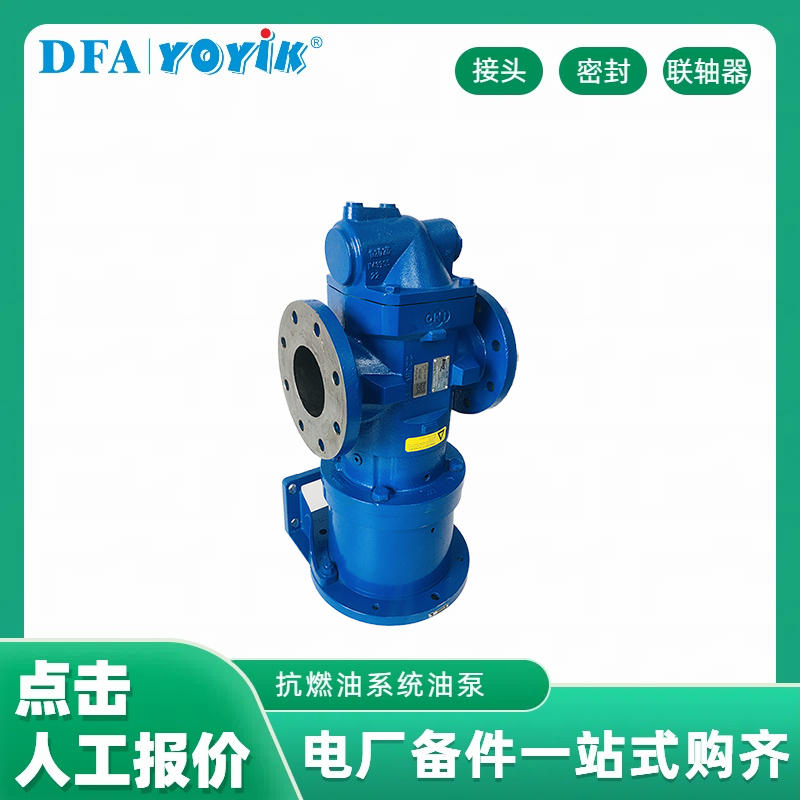

密封油直流油泵KG52NZ/7.5Z2，专为300MW/600MW 氢冷发电机密封油系统设计，是交流失电时的核心应急备用设备。
一、密封油直流油泵KG52NZ/7.5Z2型号释义
- KG52：泵体规格（52 号转子，匹配密封油标准流量）
- N：耐油适配（汽轮机油 / 密封油，温度≤55℃）
- Z：直流驱动（DC 220V，蓄电池直供）
- 7.5：电机功率 7.5kW
- 2：第二代改进型（抗振、密封优化）
二、密封油直流油泵KG52NZ/7.5Z2技术参数
| 参数 | 数值 | 备注 |
|---|---|---|
| 泵型式 | 三螺杆泵（容积式） | 自吸强、压力稳、低脉动 |
| 额定流量 | 15.84m³/h（264L/min） | 50℃/ISO VG32 标准工况 |
| 出口压力 | 1.0MPa（额定）；0.7–0.8MPa（稳压） | 维持油 – 氢压差≥0.03MPa |
| 直流电机 | Z2-52，7.5kW，220VDC，41A，1500r/min | 绝缘 B 级，蓄电池直驱 |
| 介质 | 汽轮机油 / 密封油（ISO VG32） | 温度 25–55℃，粘度 10–100mm²/s |
| 材质 | 泵体铸铁、转子合金钢、机械密封（碳化硅 / 碳） | 耐磨、耐油、长寿命 |
| 重量 / 尺寸 | 约 180kg；850×450×600mm（长 × 宽 × 高） | 底座安装，适配标准接口 |
三、密封油直流油泵KG52NZ/7.5Z2工作原理与关键作用
- 工作原理：全厂交流失电 / 主油泵跳闸 → 220VDC 蓄电池0.5 秒自启动 → 三螺杆啮合形成密封腔，轴向推送油液升压 → 经滤网 / 压差阀送至密封瓦，稳定油 – 氢压差 0.03–0.05MPa，阻止氢气泄漏。
- 核心价值：
- ✅ 安全兜底：全厂黑启动唯一可靠油源，防氢气爆炸风险。
- ✅ 冗余保障：与交流主油泵构成双重冗余，符合大型机组安全规范。
- ✅ 应急适配：短时运行≤1 小时（蓄电池容量约束），适配电厂恶劣工况。
四、密封油直流油泵KG52NZ/7.5Z2结构优势
- 三螺杆核心：无脉动、低噪音（≤65dB）、长寿命（≥80000 小时），免维护周期长。
- 直流独立驱动：220VDC 蓄电池直供，与交流系统完全隔离，失电仍可靠运行。
- 高可靠密封：碳化硅 / 碳机械密封，耐油耐磨，泄漏量≤50mL/24h。
- 抗振优化：弹性联轴器 + 加固底座，适配电厂强振动环境，运行稳定。
五、密封油直流油泵KG52NZ/7.5Z2应用场景
- 适用系统：300MW/600MW 氢冷发电机空侧 / 氢侧密封油回路。
- 安装位置：密封油真空箱 / 油箱旁，并联于交流主油泵出口。
- 联锁逻辑：交流失电、主油泵跳闸或油压低（＜0.7MPa）时自动启动。
