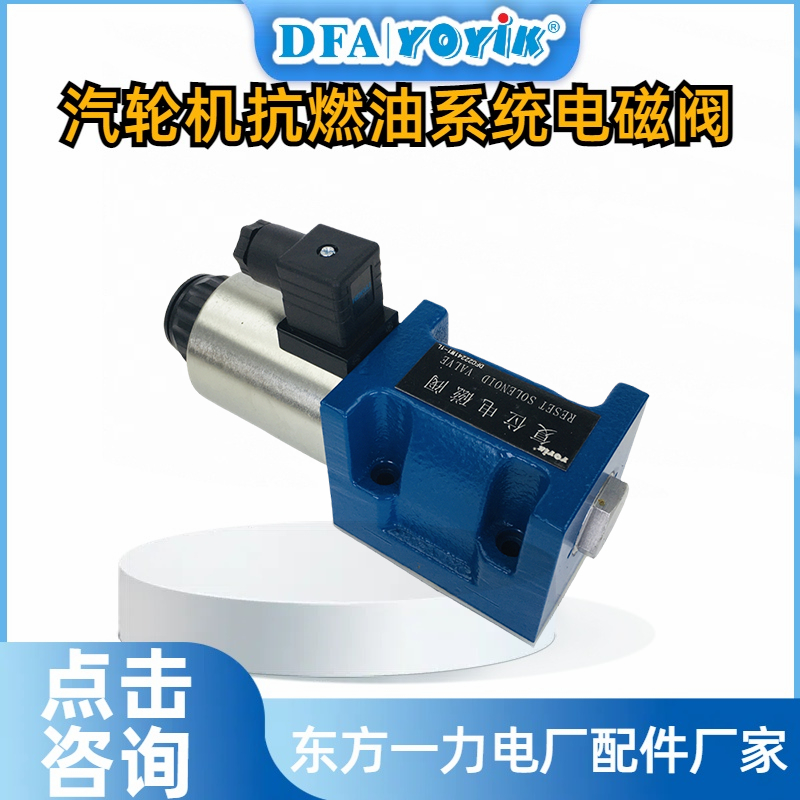

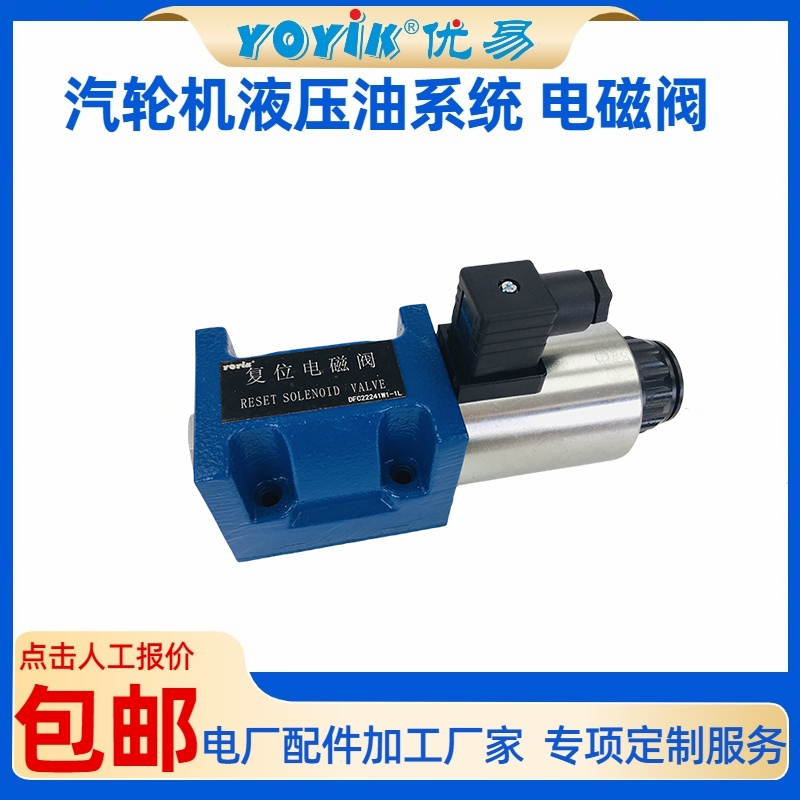

复位电磁阀MFZ3-90YC 90N高压复位EH油专用（电站汽轮机专用）

一、复位电磁阀MFZ3-90YC型号完整释义

• MFZ3：直流湿式阀用电磁铁（复位型），M = 电磁，F = 阀用，Z = 直流湿式，3 = 设计序号
• 90：额定吸力 90N，适配高压液压回路
• YC：液压阀专用、带手动推杆、复位弹簧型

二、复位电磁阀MFZ3-90YC核心技术参数（电站标准）

• 额定电压：DC 220V（±10%）
• 额定吸力：90N
• 额定行程：4mm
• 最高耐油压：21MPa（短时），2.8MPa（长期工作）
• 绝缘等级：F 级（155℃）
• 功耗：≤36W
• 工作介质：抗燃油（EH 油）、透平油
• 介质温度：-20℃～+85℃
• 复位方式：弹簧自动复位（断电即回位）
• 安装方式：上装式、4‑M4 螺钉固定，孔距 58.7×68.2mm
• 防护等级：IP54（防油、防尘）
• 寿命：≥10 万次动作

三、复位电磁阀MFZ3-90YC结构设计与工作原理

1. 结构组成（四大核心件）

• 线圈组件：DC220V 湿式线圈，浸油散热、耐高温、不易烧损
• 铁芯 / 推杆：高硬度合金，耐磨、抗冲击
• 复位弹簧：高精度压簧，断电瞬间强制阀芯复位（关闭泄油口）
• 手动推杆：顶部带红色旋钮，断电 / 故障时手动强制复位 / 泄油，检修调试必备

2. 工作原理（汽轮机挂闸逻辑，最关键）

1. 失电（常态 / 停机）：弹簧复位，电磁阀关闭泄油口；挂闸油 = 附加保安油 = 2.0MPa；滑阀在下支点，安全油通排油→安全油压 = 0，主汽门全关
2. 通电（挂闸）：电磁力吸合推杆，打开泄油口；挂闸油压→0；附加保安油顶起滑阀至上支点；安全油切断排油→安全油压建立（2.0MPa），主汽门开启
3. 延时断电（运行）：通电约 5 秒后断电，电磁阀复位、挂闸油压恢复 2.0MPa；滑阀因顶部贴合自锁，仍在上支点→主汽门保持开启，机组正常运行
4. 紧急停机（失电）：任何工况下断电→电磁阀立即复位→挂闸油恢复→滑阀落下→安全油泄压→主汽门 / 调门快速关闭，汽轮机紧急停机

3. 结构优势（电站工况针对性设计）

• 湿式线圈：浸油冷却，抗油雾、耐高温，长期通电不烧线圈，适合 24 小时连续运行
• 上装式结构：阀体螺栓少、刚性强，抗高压冲击、防泄漏，适配 EH 油高压系统
• 强复位弹簧：断电≤50ms 快速复位，确保紧急停机可靠
• 手动应急：顶部红色推杆，无电也能手动泄油 / 复位，检修、事故处理更安全
• 高密封设计：氟橡胶 / PTFE 密封，耐抗燃油腐蚀、零内漏，避免安全油压异常

四、复位电磁阀MFZ3-90YC电厂应用位置与作用

1. 精准安装部位

• 300MW–1000MW 汽轮机组：危急遮断器滑阀控制回路、附加保安油与挂闸油管路接口处
• EH 油 / 透平油系统：挂闸油母管、OPC 控制支路、安全油切换单元

2. 核心功能价值

• 机组启动 “钥匙”：唯一可控挂闸执行元件，无它无法建立安全油压、开启主汽门
• 安全停机 “卫士”：断电即复位、安全油泄压，任何故障（失电、失气、超速）下快速关主汽门，防止飞车事故
• 系统稳定保障：毫秒级响应、动作可靠，避免安全油压波动导致的主汽门晃动、机组负荷摆动

五、复位电磁阀MFZ3-90YC与普通电磁阀的关键区别

• 工况：普通阀用于低压水 / 气；MFZ3‑90YC 专用于汽轮机高压抗燃油系统
• 电压：普通阀多 DC24V；MFZ3‑90YC 为 DC220V 电站标准
• 复位：普通阀多为常开 / 常闭；MFZ3‑90YC 弹簧强制复位，断电必回位
• 寿命 / 可靠性：普通阀寿命短；MFZ3‑90YC 按电站 10 年免维护设计

六、复位电磁阀MFZ3-90YC选型与使用要点

1. 电压定制。
2. 介质为 EH 抗燃油或透平油，不可用于水 / 蒸汽
3. 安装方向：上装、垂直安装，手动推杆朝上，便于操作
4. 电气保护：线圈回路加过流保护（5A 熔断器），防止烧线圈
5. 定期检查：每 6 个月检查手动推杆灵活性、密封有无渗漏
