产品概述

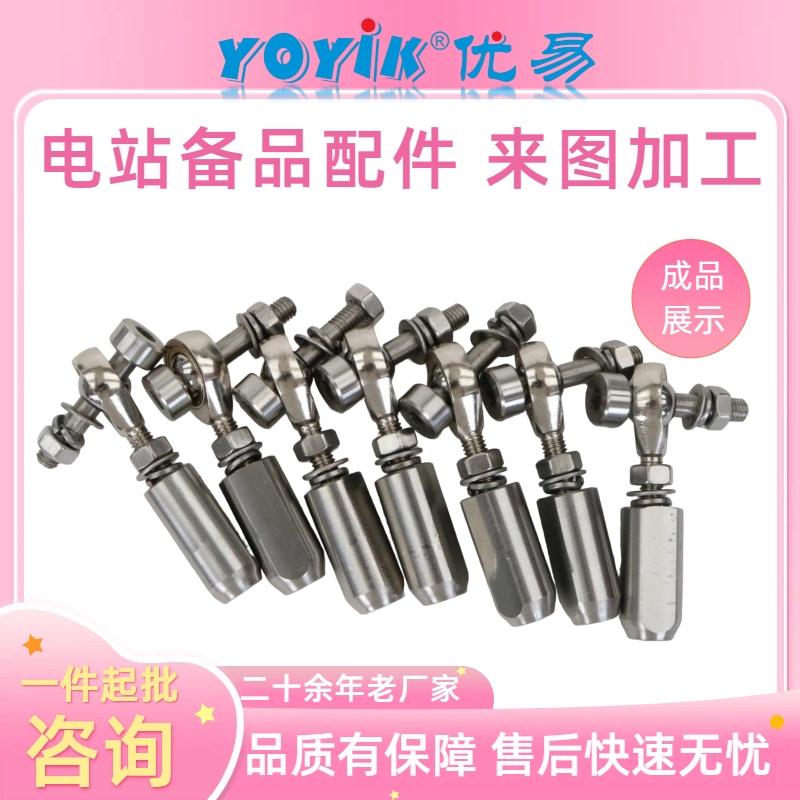

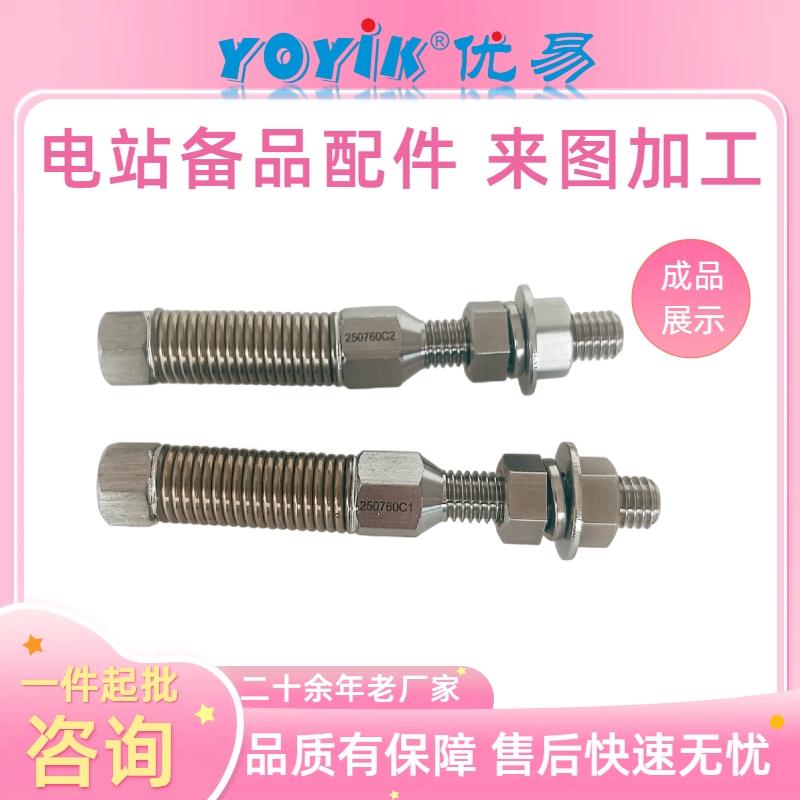

UK‑108‑M6‑M6 是汽轮机 LVDT 位移传感器专用拉杆纠偏万向节，两端均为 M6 外螺纹，用于连接油动机执行机构拉杆与 LVDT 位移传感器铁芯测杆，属于 DEH 阀位反馈系统关键机械耦合配件。汽机房现场安装很难做到绝对同轴，机组运行会产生热膨胀偏移、振动带来侧向分力，如果硬连接，侧向弯矩会直接传递到传感器铁芯，造成铁芯别劲、卡滞、弯曲变形，引发零点漂移、信号跳变，严重时损坏传感器线圈。UK‑108‑M6‑M6 依靠精密关节轴承结构，自动补偿安装不对中、热变形、振动带来的角度偏差，只传递轴向推拉位移，隔离侧向弯矩，保证 LVDT 铁芯只做纯轴向直线运动，保护位移传感器，维持阀位反馈测量精度，广泛配套火电厂各类油动机 LVDT 位移传感器，机组大修、传感器更换时同步更换的重要机械备品。
技术参数
- 型号：UK‑108‑M6‑M6
- 两端连接螺纹：M6 外螺纹
- 允许补偿偏角：±8°
- 内部结构：精密自润滑关节轴承
- 主体材质：高强度合金不锈钢
- 适用温度：‑40℃～+150℃
- 适配对象：LVDT 位移传感器、油动机执行机构拉杆
- 工况耐受：抗振动、耐油雾、抗疲劳交变往复运动
- 安装形式：螺纹直接旋接，锁紧螺母防松
工作原理
UK‑108‑M6‑M6 两端 M6 螺纹分别旋入油动机执行机构连接拉杆与 LVDT 传感器铁芯杆。油动机做往复直线运动时，动力通过万向节传递给传感器铁芯；当出现安装不同心、热膨胀位移、机组振动造成角度偏移时，内部关节轴承可以自由偏转，吸收角度偏差，侧向力被关节轴承化解，不会把弯矩传递到 LVDT 铁芯。仅把轴向推拉位移传递给铁芯，保证铁芯在线筒内部无卡滞自由运动，避免铁芯受侧向力挤压磨损线圈，保障位移采集线性度与信号稳定。
产品特点
- 双向 M6 螺纹，通用性强：两端统一 M6 外螺纹，适配绝大多数电厂 LVDT 位移传感器铁芯螺纹接口，现场替换便捷。
- 自动纠偏补偿不对中：允许 ±8° 角度补偿，解决现场安装同轴度不足、热膨胀偏移、振动偏移带来的侧向应力问题。
- 自润滑关节轴承：内部关节轴承自带固体自润滑层，无需额外加注润滑脂，耐受油雾、高温，长期往复运动不易卡滞。
- 高强度不锈钢本体：抗疲劳、抗锈蚀，适应汽机房油雾、水汽、振动恶劣工况，适合油动机高频往复动作。
- 保护 LVDT 传感器，降低故障：隔绝侧向弯矩，防止铁芯弯曲、线圈刮伤，减少零点漂移、阀位信号跳变故障，延长传感器使用寿命。
- 拆装简单，锁紧防松：螺纹直连，配套锁紧螺母，防止机组振动造成螺纹松脱，检修更换工时短。
应用范围
主要用于火电厂、热电联产汽轮机组 DEH 系统，配套各类 LVDT 位移传感器，连接油动机执行机构与位移传感器铁芯；适配主汽门、调门、汽动引风机调门油动机行程反馈探头。万向节磨损卡滞、轴承失效，会造成阀位反馈失真，引发调门晃动、负荷扰动；机组大修、更换位移传感器时建议同步检查或者直接更换万向节，属于容易被忽视但十分关键的配套备品。
检修维护提示
- 安装时两端 M6 螺纹旋入到位，使用锁紧螺母锁紧，防止机组长期振动螺纹松脱；不可强行掰动万向节施加外力。
- 装配完成后手动推拉执行机构，确认万向节转动灵活无卡涩，铁芯运动无阻滞，杜绝别劲现象。
- 检修时检查关节轴承转动状态，出现转动卡顿、间隙过大、锈蚀，必须直接更换，不可继续使用。
- 避免杂质、铁屑进入万向节关节轴承间隙，防止卡涩失效。
- 备件存放做好防护，防止螺纹磕碰损伤，轴承部位防尘防潮。
