电磁阀SDKE-1631/2/A DC 10S /PE 是直动式电磁换向阀，属于安全型方向控制阀系列。该阀为单电磁铁、三位四通弹簧对中型，配备手动微动调节功能，适用于磷酸酯介质环境。
| 代码部分 |
含义 |
| SDKE |
尺寸10（NG10），4401标准，直流电磁铁 |
| 16 |
单电磁铁，中位加端位，弹簧对中（机能61） |
| 31 |
阀芯类型（1型阀芯） |
| 2 |
阀芯重叠特性（正重叠） |
| /A |
电磁铁位于A口一侧 |
| DC |
直流供电 |
| 10S |
特殊选项代码 |
| /PE |
磷酸酯介质密封（氟橡胶FKM密封） |
- 最大工作压力：
- P、A、B口：350bar
- T口：210bar（直流）；160bar（交流）
- 带外泄/Y选项：T口可达250bar
- 额定流量：150 L/min
- 最大流量：详见Q/Δp性能曲线
- 阀芯机能：61型（单电磁铁，三位，中位P-A-B-T全封闭，弹簧对中）
- 电源电压：24V DC（标准）
- 可选电压：12V DC、28V DC、110V DC、220V DC
- 线圈电阻：20℃时约3.8~4.1Ω（直流线圈）
- 功耗：36W
- 绝缘等级：H级（180℃）直流线圈；F级（155℃）交流线圈
- 防护等级：IP65（标准），IP67（可选）
- 切换时间（平均值）：
- 直流型号（配666/667插头）：接通40ms，断开25ms
- 交流型号（配666/667插头）：接通60ms，断开35ms
- 配669插头：直流接通60ms断开90ms
- 切换频率：直流7200次/小时；交流15000次/小时
- 直动式设计：结构简单，响应迅速
- 湿式螺纹管电磁铁：交流、直流专用，集成手动超控销
- 可换线圈：AC/DC线圈独立，无需工具即可更换
- 5腔阀体（直流）/ 3腔阀体（交流）：宽通道设计，压降低
- 手动微动调节（/A选项）：便于调试和维护
| 阀芯代码 |
功能描述 |
适用场景 |
| 0、0/1 |
各油口在中位封闭 |
保压要求高的场合 |
| 1、1/1、1/1/9 |
P-A-B-T连通特性 |
常用换向控制 |
| 3、3/1 |
特殊流量分配 |
定向控制 |
| 5、58 |
中位P-A-B-T封闭 |
标准换向阀应用 |
- 矿物油：适用NBR、FKM、HNBR密封
- 磷酸酯：适用FKM密封（/PE选项）
- 水-乙二醇：适用FKM密封（/WG选项）
- 环境温度：标准型 -30℃~+70℃；/PE选项 -20℃~+70℃
- 安装位置：任意
- 负载因数：100%（连续工作）
- 安装面：4401-10标准
- 紧固螺栓：4个M6x40（12.9级），扭矩15Nm
- 油口尺寸：P、A、B、T口 φ11.5mm（最大）；Y口 φ5mm
- 密封件：5个OR2050 + 1个OR108
- 液压系统方向控制
- 工程机械换向回路
- 机床液压系统
- 冶金设备
- 塑料机械
- 电站EH油系统

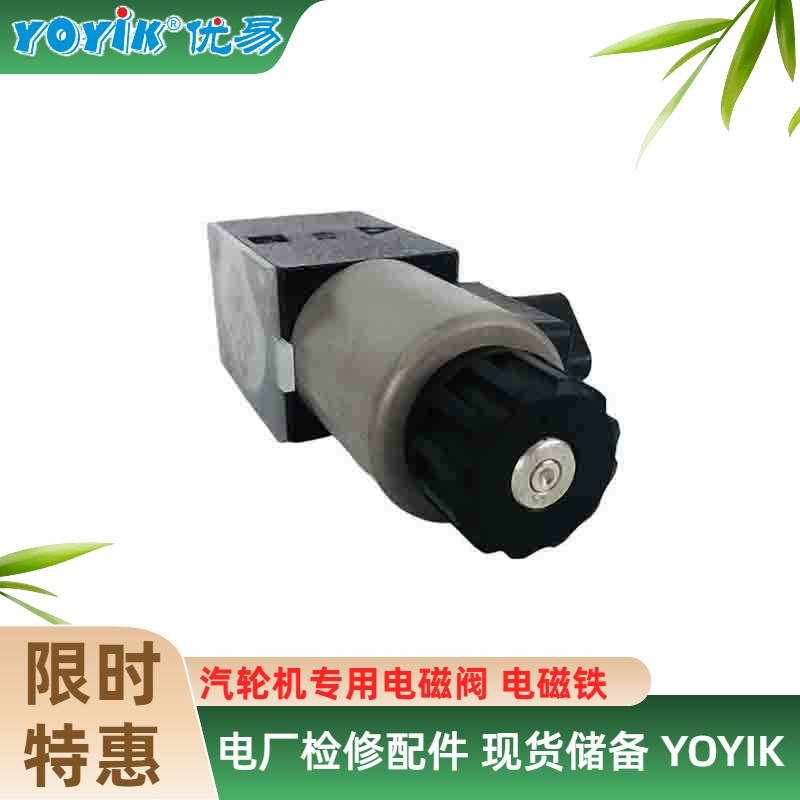

电磁阀SDKE-1631/2/A DC 10S/PE
DFYL-26W0305-A
