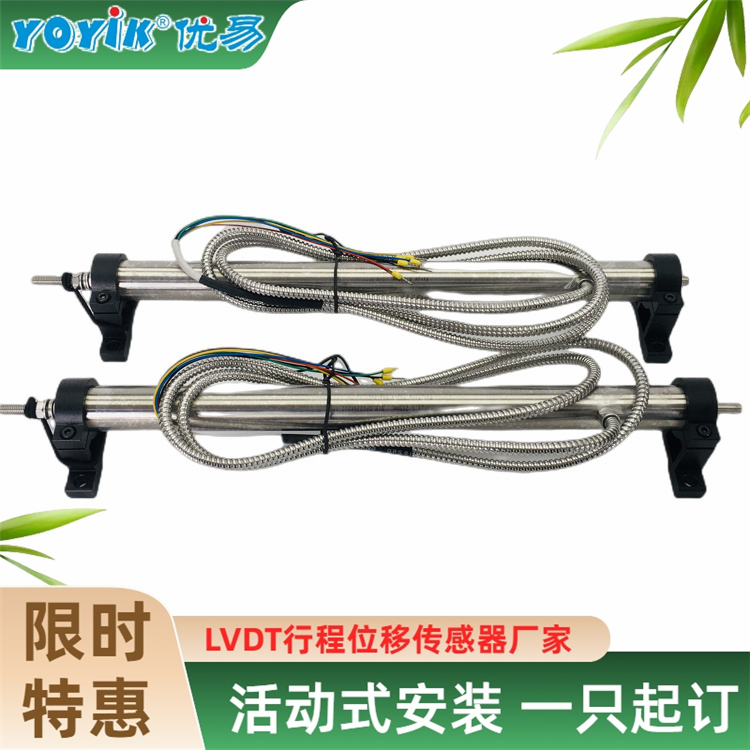

位移传感器 HL-6-250-15测量精度偏差大（适配汽轮机高压缸阀门位移测量，量程 250mm）
一、位移传感器HL-6-250-15故障预判特征
- 校准后，传感器输出信号与实际位移偏差＞±0.1% FS（即＞±0.25mm），且偏差随位移增大而加剧；
- 机组启停过程中，阀门全关位置显示值偏离零点＞0.5mm，全关不严导致机组漏汽；
- 传感器输出线性度曲线出现明显非线性段，中间行程（125mm 左右）偏差最大。
二、位移传感器HL-6-250-15分步排查流程（结合 LVDT 传感器差动变压器原理）
- 机械安装精度排查（40 分钟）
- 用激光对中仪检测传感器铁芯与线圈的同心度，确认径向偏差是否＞0.2mm；
- 测量传感器安装轴线与阀门位移轴线的平行度，确认偏差是否＞0.5mm/m；
- 手动推动阀门，观察传感器铁芯是否随阀门同步移动，是否有卡滞、卡顿现象。
- 铁芯与线圈间隙排查（30 分钟）
- 拆卸传感器，用塞尺测量铁芯与线圈内壁的间隙，确认四周间隙是否均匀（标准间隙 0.3~0.5mm）；
- 检查铁芯表面是否有磨损、变形，线圈内壁是否有异物（油污、铁屑）。
- 电气参数排查（25 分钟）
- 用阻抗分析仪测量传感器初级、次级线圈阻抗，确认初级线圈阻抗（标准值 800Ω±5%）、次级线圈阻抗（标准值 600Ω±5%）是否正常，排除线圈短路、开路故障；
- 接入额定激励电源（AC 5V，400Hz），检测次级线圈输出电压，确认两个次级线圈输出电压是否对称（偏差≤2%）。
- 校准设备排查（15 分钟）
- 检查标准位移校准台的精度是否符合要求（≤±0.001mm），确认校准用万用表、示波器是否在检定有效期内。
三、位移传感器HL-6-250-15核心处理方法（聚焦机械校准与电气优化）
- 安装精度重新校准（核心解决手段）
- 同心度调整：松开传感器固定螺栓，用微调支架（精度 0.01mm）调整传感器位置，通过激光对中仪实时监测，将铁芯与线圈径向偏差控制在 0.1mm 以内；
- 平行度调整：在传感器安装基座下加装薄型调整垫片（不锈钢材质，厚度 0.05~0.2mm），调整后用水平仪检测，确保安装轴线与阀门位移轴线平行度≤0.3mm/m；
- 固定加固：校准完成后，用防松螺母（双螺母锁紧）固定传感器，在螺栓连接处涂抹高温防松胶，防止机组振动导致位置偏移。
- 铁芯与线圈优化处理
- 若铁芯表面有轻微磨损，用金相砂纸（2000 目）轻轻打磨，去除毛刺后，涂抹一层耐高温绝缘脂（耐温 150℃）；若磨损严重（＞0.1mm），更换同规格铁芯（HL-6 系列专用铁芯，材质 40CrMo）；
- 清理线圈内壁异物，检查线圈绝缘层是否破损，若有破损，用耐高温绝缘漆修补，烘干后再投入使用。
- 电气参数校准与补偿
- 若次级线圈输出电压不对称，调整激励电源输出，或在次级线圈回路中串联微调电阻，使两个次级线圈输出电压偏差≤1%；
- 用标准位移校准台进行全行程校准，记录 5 个关键点位（0mm、62.5mm、125mm、187.5mm、250mm）的输出信号，通过 PLC 或变送器进行线性补偿，修正非线性偏差。
四、位移传感器HL-6-250-15预防措施与应急方案
- 预防措施：机组每次小修时，用激光对中仪复查安装精度；每运行 1000 小时，检查铁芯移动顺畅性；每 2 年对传感器进行一次全面电气参数检测和校准。
- 应急方案：若精度偏差导致阀门控制异常，立即将阀门切至手动控制，调整阀门至目标开度；更换备用传感器（提前做好预校准），恢复自动控制功能，故障传感器返厂进行专业维修。
